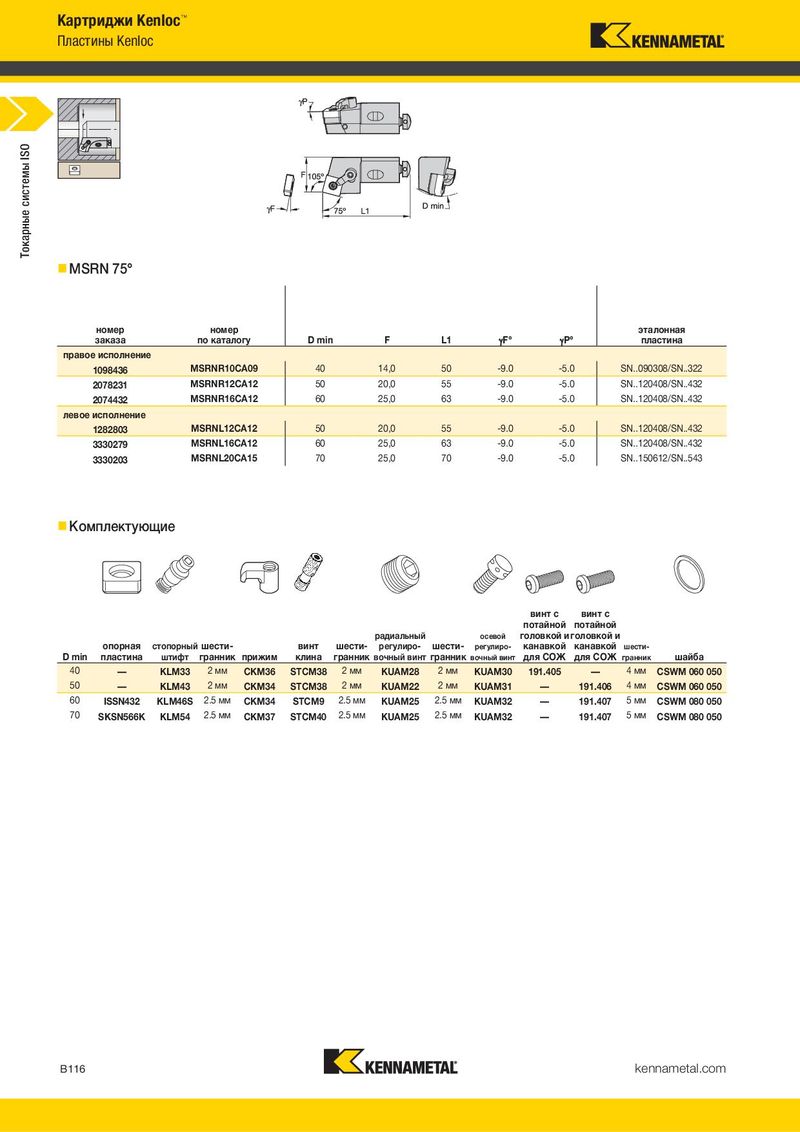

- MSRN 75°
- MSSN 45°
номер номер эталонная номер номер эталонная
| заказа | по каталогу | D min | F | L1 | F° | P° | пластина | заказа | по каталогу | D min | F | L1 | L1A | S° | O° | пластина | ||
| правое исполнение | правое исполнение | |||||||||||||||||
| 1098436 | MSRNR10CA09 | 40 | 14,0 | 50 | -9.0 | -5.0 | SN..090308/SN..322 | 1339367 | MSSNR10CA09 | 40 | 14,0 | 44 | 6,1 | -13.0 | 0.0 | SN..090308/SN..322 | ||
| 2078231 | MSRNR12CA12 | 50 | 20,0 | 55 | -9.0 | -5.0 | SN..120408/SN..432 | 1282807 | MSSNR12CA12 | 50 | 20,0 | 47 | 8,3 | -13.0 | 0.0 | SN..120408/SN..432 | ||
| 2074432 | MSRNR16CA12 | 60 | 25,0 | 63 | -9.0 | -5.0 | SN..120408/SN..432 | 3330281 | MSSNR16CA12 | 60 | 25,0 | 53 | 8,3 | -13.0 | 0.0 | SN..120408/SN..432 | ||
| левое исполнение | 3330206 | MSSNR20CA15 | 70 | 25,0 | 60 | 10,3 | -13.0 | 0.0 | SN..150612/SN..543 | |||||||||
| 1282803 | MSRNL12CA12 | 50 | 20,0 | 55 | -9.0 | -5.0 | SN..120408/SN..432 | левое исполнение | ||||||||||
| 3330279 | MSRNL16CA12 | 60 | 25,0 | 63 | -9.0 | -5.0 | SN..120408/SN..432 | 2071758 | MSSNL10CA09 | 40 | 14,0 | 44 | 6,1 | -13.0 | 0.0 | SN..090308/SN..322 | ||
| 3330203 | MSRNL20CA15 | 70 | 25,0 | 70 | -9.0 | -5.0 | SN..150612/SN..543 | 2071739 | MSSNL12CA12 | 50 | 20,0 | 47 | 8,3 | -13.0 | 0.0 | SN..120408/SN..432 |
- Комплектующие
- Комплектующие
| винт с | винт с | винт с | винт с |
| потайной | потайной | потайной | потайной |
радиальный осевой головкой и головкой и радиальный осевой головкой и головкой и
опорная стопорный шести- винт шести- регулиро- шести- регулиро- канавкой канавкой шести- опорная стопорный шести- винт шести- регулиро- шести- регулиро- канавкой канавкой шести-
| номер заказа | номер по каталогу | D min | F | L1 | �F° | �P° | эталонная пластина |
| правое исполнение | |||||||
| 1098436 | MSRNR10CA09 | 40 | 14,0 | 50 | -9.0 | -5.0 | SN..090308/SN..322 |
| 2078231 | MSRNR12CA12 | 50 | 20,0 | 55 | -9.0 | -5.0 | SN..120408/SN..432 |
| 2074432 | MSRNR16CA12 | 60 | 25,0 | 63 | -9.0 | -5.0 | SN..120408/SN..432 |
| левое исполнение | |||||||
| 1282803 | MSRNL12CA12 | 50 | 20,0 | 55 | -9.0 | -5.0 | SN..120408/SN..432 |
| 3330279 | MSRNL16CA12 | 60 | 25,0 | 63 | -9.0 | -5.0 | SN..120408/SN..432 |
| 3330203 | MSRNL20CA15 | 70 | 25,0 | 70 | -9.0 | -5.0 | SN..150612/SN..543 |
