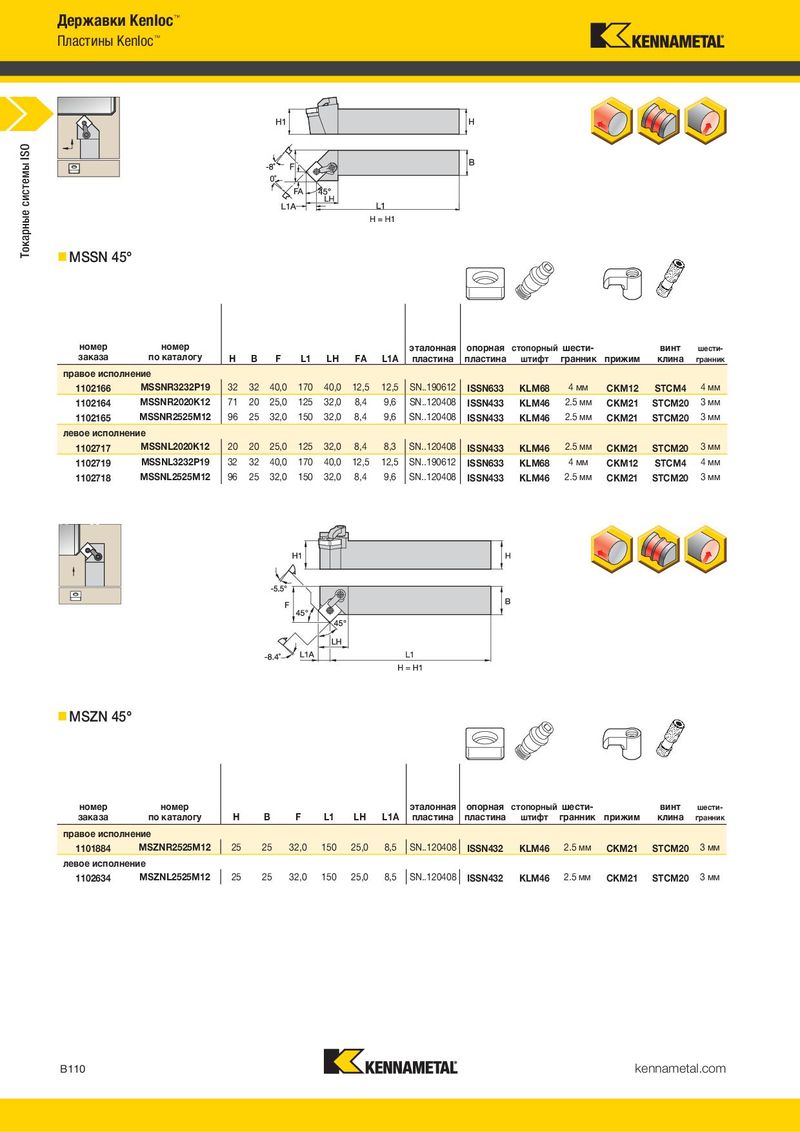

Основной каталог Kennametal невращающиеся инструменты - страница 132
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
- MSSN 45°
- PSBN 75°
штифт
номер номер номер номер эталонная опорная опорной винт Torx
эталонная опорная стопорный шести- винт шести-
заказа по каталогу заказа по каталогу H B F L1 LH FA пластина пластина пластины съемник рычаг рычага Plus
| H | B | F | L1 | LH | FA | L1A | пластина | пластина | штифт | гранник прижим | клина | гранник | ||
| правое исполнение | правое исполнение |
MSSNR3232P19 32 32 40,0 170 40,0 12,5 12,5 SN..190612 4 мм 4 мм 1244833 PSBNR2020K12 20 20 17,0 125 26,0 3,1 SN..120408 512.063 513.023 515.018 511.023 514.123 15 IP
1102166 ISSN633 KLM68 CKM12 STCM4
MSSNR2020K12 71 20 25,0 125 32,0 8,4 9,6 SN..120408 2.5 мм 3 мм 1244677 PSBNR2525M12 25 25 22,0 150 26,0 3,1 SN..120408 512.063 513.023 515.018 511.023 514.123 15 IP
1102164 ISSN433 KLM46 CKM21 STCM20
| 1102165 | MSSNR2525M12 | 96 | 25 | 32,0 | 150 | 32,0 | 8,4 | 9,6 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| левое исполнение | |||||||||||||||
| MSSNL2020K12 | 20 | 20 | 25,0 | 125 | 32,0 | 8,4 | 8,3 | SN..120408 | 2.5 мм | 3 мм | |||||
| 1102717 | ISSN433 | KLM46 | CKM21 | STCM20 | |||||||||||
| 1102719 | MSSNL3232P19 | 32 | 32 | 40,0 | 170 | 40,0 | 12,5 | 12,5 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| MSSNL2525M12 | 96 | 25 | 32,0 | 150 | 32,0 | 8,4 | 9,6 | SN..120408 | 2.5 мм | 3 мм | |||||
| 1102718 | ISSN433 | KLM46 | CKM21 | STCM20 |
| 1244834 | PSBNR2525M15 | 25 | 25 | 22,0 | 150 | 36,0 | 3,8 | SN..150608 | 512.025 | 513.025 | 515.022 | 511.025 | 514.125 | 15 IP |
| 1244678 | PSBNR3225P12 | 32 | 25 | 22,0 | 170 | 26,0 | 3,1 | SN..120408 | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 1244680 | PSBNR3232P15 | 32 | 32 | 27,0 | 170 | 33,0 | 3,8 | SN..150608 | 512.025 | 513.025 | 515.022 | 511.025 | 514.125 | 15 IP |
| 1244681 | PSBNR3232P19 | 32 | 32 | 27,0 | 170 | 40,0 | 4,6 | SN..190612 | 512.083 | 513.033 | 515.022 | 511.033 | 514.133 | 25 IP |
| 1244682 | PSBNR4040S19 | 40 | 40 | 35,0 | 250 | 38,0 | 4,6 | SN..190612 | 512.083 | 513.033 | 515.022 | 511.033 | 514.133 | 25 IP |
| 1244683 | PSBNR4040S25 | 40 | 40 | 35,0 | 250 | 47,0 | 5,9 | SN..250724 | 512.092 | 513.038 | 515.028 | 511.038 | 514.138 | 30 IP |
| левое исполнение | ||||||||||||||
| 1244774 | PSBNL2020K12 | 20 | 20 | 17,0 | 125 | 26,0 | 3,1 | SN..120408 | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 1244668 | PSBNL2525M12 | 25 | 25 | 22,0 | 150 | 26,0 | 3,1 | SN..120408 | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 1244669 | PSBNL2525M15 | 25 | 25 | 22,0 | 150 | 36,0 | 3,8 | SN..150608 | 512.025 | 513.025 | 515.022 | 511.025 | 514.125 | 15 IP |
| 1244672 | PSBNL3232P15 | 32 | 32 | 27,0 | 170 | 33,0 | 3,8 | SN..150608 | 512.025 | 513.025 | 515.022 | 511.025 | 514.125 | 15 IP |
| 1244673 | PSBNL3232P19 | 32 | 32 | 27,0 | 170 | 40,0 | 4,6 | SN..190612 | 512.083 | 513.033 | 515.022 | 511.033 | 514.133 | 25 IP |
| 1244674 | PSBNL4040S19 | 40 | 40 | 35,0 | 250 | 38,0 | 4,6 | SN..190612 | 512.083 | 513.033 | 515.022 | 511.033 | 514.133 | 25 IP |
| 1244675 | PSBNL4040S25 | 40 | 40 | 35,0 | 250 | 47,0 | 5,9 | SN..250724 | 512.092 | 513.038 | 515.028 | 511.038 | 514.138 | 30 IP |
- MSZN 45°
номер номер эталонная опорная стопорный шести- винт шести-
| заказа | по каталогу | H | B | F | L1 | LH | L1A | пластина | пластина | гранник прижим | клина | ||||
| штифт | гранник | ||||||||||||||
| правое исполнение | |||||||||||||||
| 1101884 | MSZNR2525M12 | 25 | 25 | 32,0 | 150 | 25,0 | 8,5 | SN..120408 | ISSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм | |
| левое исполнение | |||||||||||||||
| 1102634 | MSZNL2525M12 | 25 | 25 | 32,0 | 150 | 25,0 | 8,5 | SN..120408 | ISSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
PSDN 45°
штифт
номер номер эталонная опорная опорной винт Torx
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина пластины | съемник | рычаг | рычага | Plus | |
| 1244686 | PSDNN1616H09 | 16 | 16 | 8,0 | 100 | 22,0 | SN..090308 | 512.053 | 513.019 | 515.018 | 511.018 | 514.118 | 10 IP |
| 1244863 | PSDNN2020K12 | 20 | 20 | 10,0 | 125 | 26,0 | SN..120408 | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 1156970 | PSDNN2525M12 | 25 | 25 | 12,5 | 150 | 26,0 | SN..120408 | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 1244687 | PSDNN3225P12 | 32 | 25 | 12,5 | 170 | 28,0 | SN..120408 | 512.063 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 1244688 | PSDNN3225P19 | 32 | 25 | 12,5 | 170 | 40,0 | SN..190612 | 512.083 | 513.033 | 515.022 | 511.033 | 514.133 | 25 IP |
| 1244835 | PSDNN3232P19 | 32 | 32 | 16,0 | 170 | 40,0 | SN..190612 | 512.083 | 513.033 | 515.022 | 511.033 | 514.133 | 25 IP |
| 1147356 | PSDNN4040S25 | 40 | 40 | 20,0 | 250 | 50,0 | SN..250724 | 512.092 | 513.038 | 515.028 | 511.038 | 514.138 | 30 IP |
