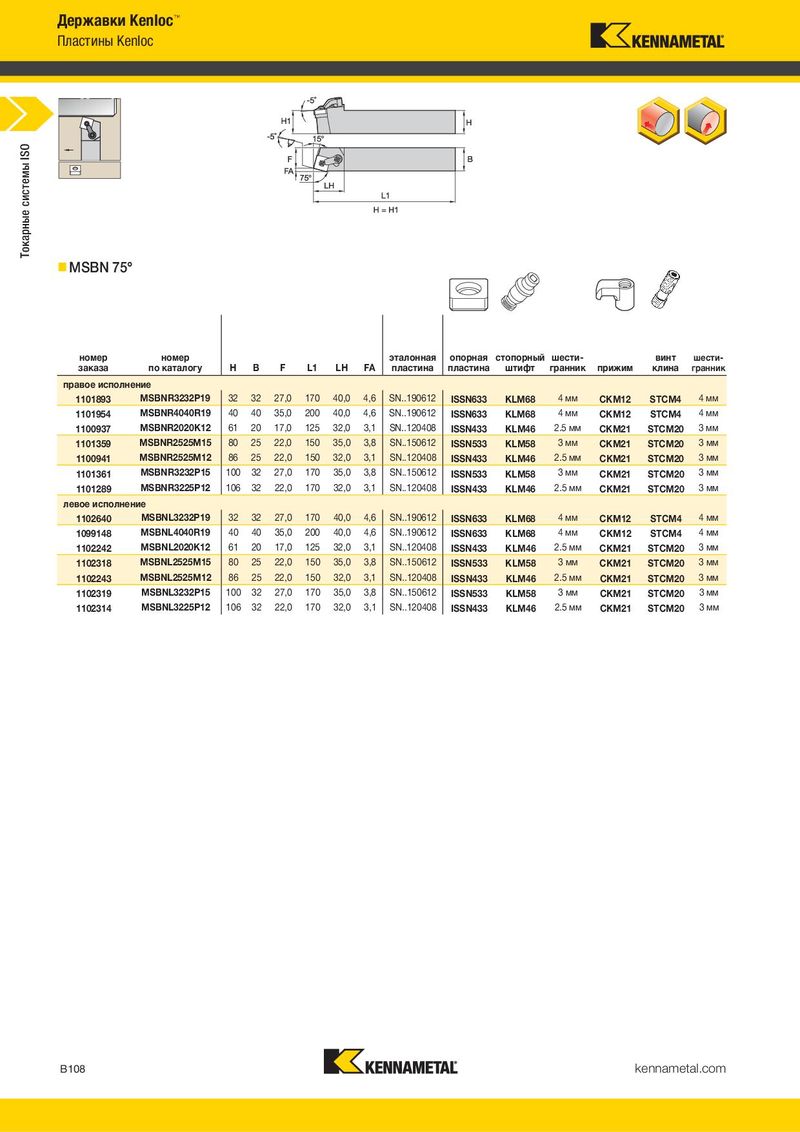

MSBN 75° MSDN 45°
| номер | номер | эталонная | опорная стопорный | шести- | винт | шести- | ||||||||
| заказа | по каталогу | H | B | F | L1 | LH | FA | пластина | пластина | штифт | гранник | прижим | клина | гранник |
| правое исполнение | ||||||||||||||
| 1101893 | MSBNR3232P19 | 32 | 32 | 27,0 | 170 | 40,0 | 4,6 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1101954 | MSBNR4040R19 | 40 | 40 | 35,0 | 200 | 40,0 | 4,6 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1100937 | MSBNR2020K12 | 61 | 20 | 17,0 | 125 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101359 | MSBNR2525M15 | 80 | 25 | 22,0 | 150 | 35,0 | 3,8 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1100941 | MSBNR2525M12 | 86 | 25 | 22,0 | 150 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101361 | MSBNR3232P15 | 100 | 32 | 27,0 | 170 | 35,0 | 3,8 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1101289 | MSBNR3225P12 | 106 | 32 | 22,0 | 170 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| левое исполнение | ||||||||||||||
| 1102640 | MSBNL3232P19 | 32 | 32 | 27,0 | 170 | 40,0 | 4,6 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1099148 | MSBNL4040R19 | 40 | 40 | 35,0 | 200 | 40,0 | 4,6 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1102242 | MSBNL2020K12 | 61 | 20 | 17,0 | 125 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102318 | MSBNL2525M15 | 80 | 25 | 22,0 | 150 | 35,0 | 3,8 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102243 | MSBNL2525M12 | 86 | 25 | 22,0 | 150 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102319 | MSBNL3232P15 | 100 | 32 | 27,0 | 170 | 35,0 | 3,8 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102314 | MSBNL3225P12 | 106 | 32 | 22,0 | 170 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| номер | номер | эталонная | опорная стопорный | шести- | винт | шести- | |||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | штифт | гранник | прижим | клина | гранник |
| 1101891 | MSDNN2525M12 | 25 | 25 | 12,0 | 150 | 32,0 | SN..120408 | ISSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101889 | MSDNN1616H09 | 44 | 16 | 8,0 | 100 | 28,0 | SN..090308 | ISSN332 | KLM34L | 2 мм | CKM19 | STCM9 | 2.5 мм |
| 1101890 | MSDNN2020K12 | 61 | 20 | 10,0 | 125 | 32,0 | SN..120408 | ISSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101892 | MSDNN2525M15 | 80 | 25 | 12,5 | 150 | 35,0 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1101888 | MSDNN3232P19 | 86 | 32 | 16,0 | 170 | 42,0 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1101713 | MSDNN3225P12 | 106 | 32 | 12,5 | 170 | 32,0 | SN..120408 | ISSN432 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
MSKN 75°
| номер заказа | номер по каталогу | H | B | F | L1 | LH | FA | эталонная пластина | опорная пластина | стопорный штифт | шести- гранник | прижим | винт клина | шести- гранник |
| правое испол | нение | |||||||||||||
| 1101893 | MSBNR3232P19 | 32 | 32 | 27,0 | 170 | 40,0 | 4,6 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1101954 | MSBNR4040R19 | 40 | 40 | 35,0 | 200 | 40,0 | 4,6 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1100937 | MSBNR2020K12 | 61 | 20 | 17,0 | 125 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101359 | MSBNR2525M15 | 80 | 25 | 22,0 | 150 | 35,0 | 3,8 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1100941 | MSBNR2525M12 | 86 | 25 | 22,0 | 150 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1101361 | MSBNR3232P15 | 100 | 32 | 27,0 | 170 | 35,0 | 3,8 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1101289 | MSBNR3225P12 | 106 | 32 | 22,0 | 170 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| левое исполн | ение | |||||||||||||
| 1102640 | MSBNL3232P19 | 32 | 32 | 27,0 | 170 | 40,0 | 4,6 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1099148 | MSBNL4040R19 | 40 | 40 | 35,0 | 200 | 40,0 | 4,6 | SN..190612 | ISSN633 | KLM68 | 4 мм | CKM12 | STCM4 | 4 мм |
| 1102242 | MSBNL2020K12 | 61 | 20 | 17,0 | 125 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102318 | MSBNL2525M15 | 80 | 25 | 22,0 | 150 | 35,0 | 3,8 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102243 | MSBNL2525M12 | 86 | 25 | 22,0 | 150 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
| 1102319 | MSBNL3232P15 | 100 | 32 | 27,0 | 170 | 35,0 | 3,8 | SN..150612 | ISSN533 | KLM58 | 3 мм | CKM21 | STCM20 | 3 мм |
| 1102314 | MSBNL3225P12 | 106 | 32 | 22,0 | 170 | 32,0 | 3,1 | SN..120408 | ISSN433 | KLM46 | 2.5 мм | CKM21 | STCM20 | 3 мм |
