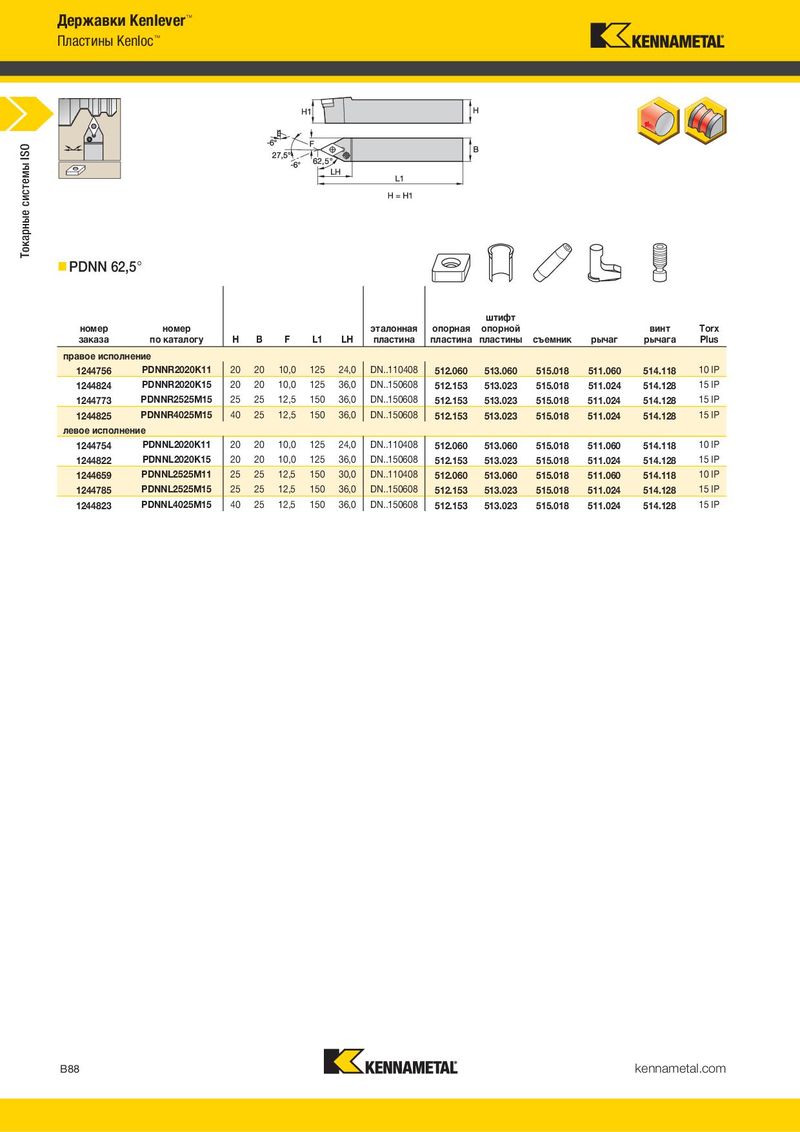

Державки Kenlever™ Расточные оправки Kenclamp™
Стальная оправка с внутренним подводом СОЖ
PDNN 62,5° A-DDPN-KC 117,5°
штифт винт
| номер | номер | эталонная | опорная | опорной | винт | Torx | |||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | пластины | съемник | рычаг | рычага | Plus |
| правое исполнение | |||||||||||||
| 1244756 | PDNNR2020K11 | 20 | 20 | 10,0 | 125 | 24,0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1244824 | PDNNR2020K15 | 20 | 20 | 10,0 | 125 | 36,0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1244773 | PDNNR2525M15 | 25 | 25 | 12,5 | 150 | 36,0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1244825 | PDNNR4025M15 | 40 | 25 | 12,5 | 150 | 36,0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| левое исполнение | |||||||||||||
| 1244754 | PDNNL2020K11 | 20 | 20 | 10,0 | 125 | 24,0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1244822 | PDNNL2020K15 | 20 | 20 | 10,0 | 125 | 36,0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1244659 | PDNNL2525M11 | 25 | 25 | 12,5 | 150 | 30,0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1244785 | PDNNL2525M15 | 25 | 25 | 12,5 | 150 | 36,0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1244823 | PDNNL4025M15 | 40 | 25 | 12,5 | 150 | 36,0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| номер | номер | эталонная опорная | опорной Torx | прижимной штифт | Torx | |
| заказа | по каталогу DDmin | F° CS L1 L1A F пластина пластина пластины | Plus | узел с пазом | Plus | |
| правое исполнение | ||||||
| 2441957 | A25RDDPNR11KC04 25 37,0 22,0 200 4,8 1/4-18 NPT -10.0 DN..110408 IDSN322 KMSP315IP 15 IP CM234R ASSY SSP025016M 15 IP | |||||
| 2441959 | A32SDDPNR15KC06 32 45,0 27,0 250 6,5 1/4-18 NPT -12.0 DN..150608 IDSN433 KMSP415IP 15 IP CM234R ASSY SSP025016M 15 IP | |||||
| 2441961 | A40TDDPNR15KC06 | 40 52,0 30,0 300 6,6 1/4-18 NPT -10.0 DN..150608 IDSN433 KMSP415IP 15 IP CM234R ASSY SSP025016M 15 IP | ||||
| левое исполнение | ||||||
| 2441960 | A32SDDPNL15KC06 | 32 45,0 27,0 250 — 1/4-18 NPT -12.0 DN..150608 IDSN433 KMSP415IP 15 IP CM234R ASSY SSP025016M 15 IP | ||||
| 2441962 | A40TDDPNL15KC06 | 40 52,0 30,0 300 6,6 1/4-18 NPT -10.0 DN..150608 IDSN433 KMSP415IP 15 IP CM234R ASSY SSP025016M 15 IP |
Стальная оправка с внутренним подводом СОЖ
A-DDQN-KC 107,5°
винт
номер номер эталонная опорная опорной Torx прижимной штифт Torx
| заказа | по каталогу | DDmin | F | L1 | CS | F° | P° | пластина пластина пластины | Plus | узел | с пазом | Plus |
| правое исполнение |
| 2441951 | A25RDDQNR11KC04 25 32,0 17,0 200 1/4-18 NPT -11.0 -7.0 DN..110408 | — | — | — | CM234R ASSY SSP025016M 15 IP | |
| 2441953 | A32SDDQNR15KC06 32 40,0 22,0 250 1/4-18 NPT -12.0 -10.0 DN..150608 IDSN433 KMSP415IP 15 IP CM234R ASSY SSP025016M 15 IP | |||||
| 2441955 | A40TDDQNR15KC06 40 50,0 27,0 300 1/4-18 NPT -10.0 -10.0 DN..150608 IDSN433 KMSP415IP 15 IP CM234R ASSY SSP025016M 15 IP | |||||
| левое исполнение | ||||||
| 2441952 | A25RDDQNL11KC04 25 32,0 17,0 200 1/4-18 NPT -11.0 -7.0 DN..110408 | — | — | — | CM234R ASSY SSP025016M 15 IP | |
| 2441954 | A32SDDQNL15KC06 | 32 40,0 22,0 250 1/4-18 NPT -12.0 -10.0 DN..150608 IDSN433 KMSP415IP 15 IP CM234R ASSY SSP025016M 15 IP | ||||
| 2441956 | A40TDDQNL15KC06 | 40 50,0 27,0 300 1/4-18 NPT -10.0 -10.0 DN..150608 IDSN433 KMSP415IP 15 IP CM234R ASSY SSP025016M 15 IP |
