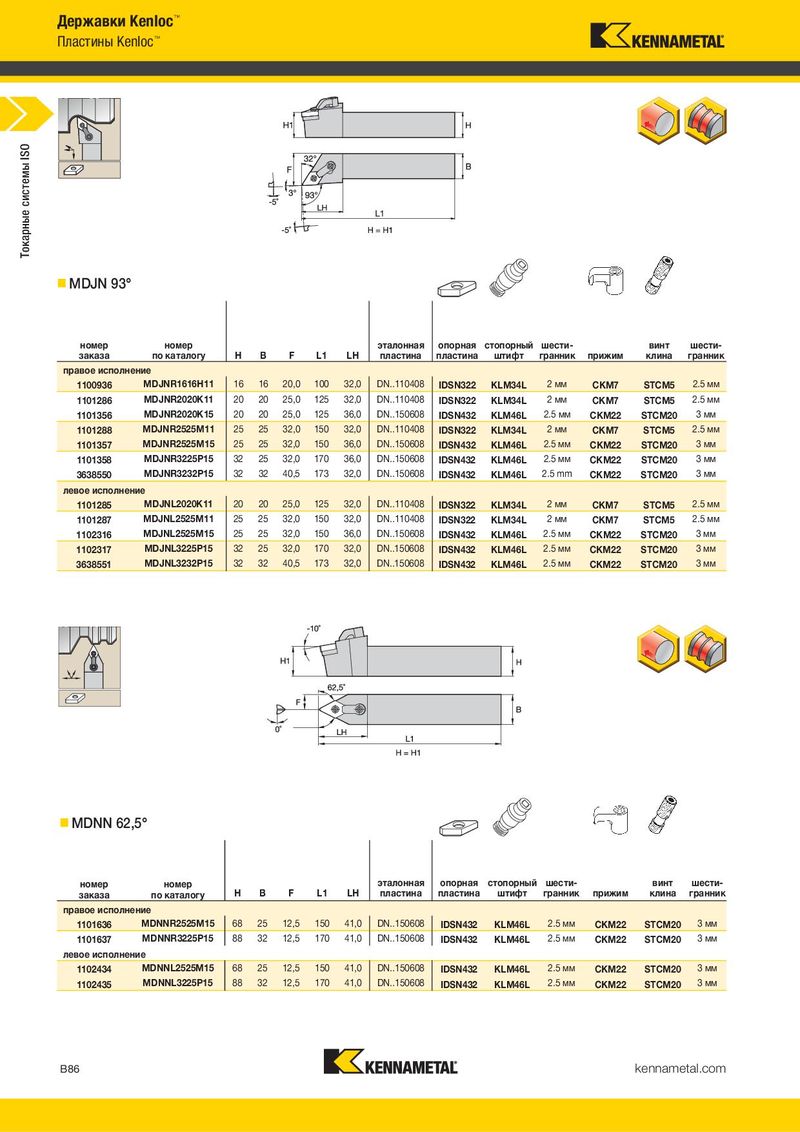

Основной каталог Kennametal невращающиеся инструменты - страница 108
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
PDJN 93°
MDJN 93°
| номер | номер | эталонная | опорная стопорный | шести- | винт | шести- | |||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | штифт | гранник | прижим | клина | гранник |
| правое исполнение | |||||||||||||
| 1100936 | MDJNR1616H11 | 16 | 16 | 20,0 | 100 | 32,0 | DN..110408 | IDSN322 | KLM34L | 2 мм | CKM7 | STCM5 | 2.5 мм |
| 1101286 | MDJNR2020K11 | 20 | 20 | 25,0 | 125 | 32,0 | DN..110408 | IDSN322 | KLM34L | 2 мм | CKM7 | STCM5 | 2.5 мм |
| 1101356 | MDJNR2020K15 | 20 | 20 | 25,0 | 125 | 36,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм |
| 1101288 | MDJNR2525M11 | 25 | 25 | 32,0 | 150 | 32,0 | DN..110408 | IDSN322 | KLM34L | 2 мм | CKM7 | STCM5 | 2.5 мм |
| 1101357 | MDJNR2525M15 | 25 | 25 | 32,0 | 150 | 36,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм |
| 1101358 | MDJNR3225P15 | 32 | 25 | 32,0 | 170 | 36,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм |
| 3638550 | MDJNR3232P15 | 32 | 32 | 40,5 | 173 | 32,0 | DN..150608 | IDSN432 | KLM46L | 2.5 mm | CKM22 | STCM20 | 3 мм |
| левое исполнение | |||||||||||||
| 1101285 | MDJNL2020K11 | 20 | 20 | 25,0 | 125 | 32,0 | DN..110408 | IDSN322 | KLM34L | 2 мм | CKM7 | STCM5 | 2.5 мм |
| 1101287 | MDJNL2525M11 | 25 | 25 | 32,0 | 150 | 32,0 | DN..110408 | IDSN322 | KLM34L | 2 мм | CKM7 | STCM5 | 2.5 мм |
| 1102316 | MDJNL2525M15 | 25 | 25 | 32,0 | 150 | 36,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм |
| 1102317 | MDJNL3225P15 | 32 | 25 | 32,0 | 170 | 32,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм |
| 3638551 | MDJNL3232P15 | 32 | 32 | 40,5 | 173 | 32,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм |
штифт
номер номер эталонная опорная опорной винт Torx
| заказа | по каталогу | H | B | F | L1 | LH | S° | пластина | пластина пластины съемник | рычаг | рычага | Plus | ||
| правое исполнение | ||||||||||||||
| 1244752 | PDJNR1616H11 | 16 | 16 | 20,0 | 100 | 24,0 | -6.0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1192382 | PDJNR2020K11 | 20 | 20 | 25,0 | 125 | 30,0 | -7.0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1192383 | PDJNR2020K15 | 20 | 20 | 25,0 | 125 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1192384 | PDJNR2525M11 | 25 | 25 | 32,0 | 150 | 30,0 | -7.0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1192385 | PDJNR2525M15 | 25 | 25 | 32,0 | 150 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1156969 | PDJNR3225P15 | 32 | 25 | 32,0 | 170 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1236865 | PDJNR3232P15 | 32 | 32 | 40,0 | 170 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1244784 | PDJNR4025R15 | 40 | 25 | 32,0 | 200 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| левое исполнение | ||||||||||||||
| 1244751 | PDJNL1616H11 | 16 | 16 | 20,0 | 100 | 24,0 | -6.0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1244658 | PDJNL2020K11 | 20 | 20 | 25,0 | 125 | 30,0 | -7.0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1244820 | PDJNL2020K15 | 20 | 20 | 25,0 | 125 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1192380 | PDJNL2525M11 | 25 | 25 | 32,0 | 150 | 30,0 | -7.0 | DN..110408 | 512.060 | 513.060 | 515.018 | 511.060 | 514.118 | 10 IP |
| 1156968 | PDJNL2525M15 | 25 | 25 | 32,0 | 150 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1244781 | PDJNL3225P15 | 32 | 25 | 32,0 | 170 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1244821 | PDJNL3232P15 | 32 | 32 | 40,0 | 170 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
| 1192381 | PDJNL4025R15 | 40 | 25 | 32,0 | 200 | 36,0 | -7.0 | DN..150608 | 512.153 | 513.023 | 515.018 | 511.024 | 514.128 | 15 IP |
MDNN 62,5°
| номер | номер | эталонная | опорная | стопорный | шести- | винт | шести- | |||||||
| заказа | по каталогу | H | B | F | L1 | LH | пластина | пластина | штифт | гранник | прижим | клина | гранник | |
| правое исполнение | ||||||||||||||
| 1101636 | MDNNR2525M15 | 68 | 25 | 12,5 | 150 | 41,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм | |
| 1101637 | MDNNR3225P15 | 88 | 32 | 12,5 | 170 | 41,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм | |
| левое исполнение | ||||||||||||||
| 1102434 | MDNNL2525M15 | 68 | 25 | 12,5 | 150 | 41,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм | |
| 1102435 | MDNNL3225P15 | 88 | 32 | 12,5 | 170 | 41,0 | DN..150608 | IDSN432 | KLM46L | 2.5 мм | CKM22 | STCM20 | 3 мм |
