Марки закаленной стали KBH10B и KBH20B

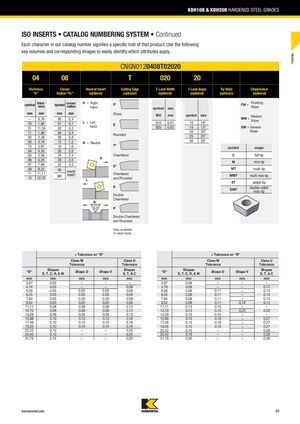

Режущие пластины ISO • Система нумерации каталога (продолжение)

Каждый символ в номере каталога обозначает определенный признак изделия. Используйте приведенные ниже ключевые столбцы и соответствующие изображения, чтобы легко определить применимые атрибуты.

Система кодирования: CNGN0120408T02020

04 Толщина S Код толщины и значение в мм: —/0,79; T0/1,00; 01/1,59; T1/1,98; 02/2,38; 03/3,18; T3/3,97; 04/4,76; 05/5,56; 06/6,35; 07/7,94; 09/9,52; 11/11,11; 12/12,70
08 Радиус угла Rι Код и значение в мм: X0/0,4; 01/0,1; 02/0,2; 04/0,4; 08/0,8; 12/1,2; 16/1,6; 20/2,0; 24/2,4; 28/2,8; 32/3,2; 00/круглая пластина; M0
T Направление пластины (опционально) R — правостороннее; L — левостороннее; N — нейтральное
020 Режущая кромка (опционально) F (Острое), E (Скругленное), T (Фаскованное), R (Фаскованное и скругленное), S (Двойная фаска), K (Двойная фаска и скругленное), P (Двойная фаска и скругленное) — также доступны в стиле вайпера
20 Ширина T-Land (опционально) Код и значение в мм: 010/0,01; 020/0,02
Угол T-Land (опционально) Код и значение в градусах: 10/10°; 15/15°; 20/20°; 25/25°; 30/30°
Стиль вершины (опционально) Чистовая (FW = Вайпер); Среднее (MW = Вайпер); Общее (GW = Общий вайпер)
Стружколом (опционально) C (полная вершина); M (мини-вершина); MT (мульти-вершина); MMT (мульти мини-вершина); ST (одиночная вершина); DMT (двусторонняя мини-вершина)

Допуски на диаметр D — Класс M и Класс U

D, мм Класс M — допуск Класс U — допуск
Формы S, T, C, R, W Формы D, V Формы S, T, C Формы D, V
3,97 0,05 — — —
4,76 0,05 — — 0,08
5,56 0,05 0,05 0,05 0,08
6,35 0,05 0,05 0,05 0,08
7,94 0,05 0,05 0,05 0,08
9,52 0,05 0,05 0,05 0,08
11,11 0,08 0,08 0,08 0,13
12,70 0,08 0,08 0,08 0,13
14,29 0,08 0,08 0,08 0,13
15,88 0,10 0,10 0,10 0,18
17,46 0,10 0,10 0,10 0,18
19,05 0,10 0,10 0,10 0,18
22,22 0,13 — — 0,25
25,40 0,13 — — 0,25
31,75 0,15 — — 0,25

Допуски на B — Класс M и Класс U

D, мм Класс M — допуск Класс U — допуск
Формы S, T, C, R, W Формы D, V Формы S, T, C Формы D, V
3,97 0,08 — — —
4,76 0,08 — — 0,13
5,56 0,08 0,11 — 0,13
6,35 0,08 0,11 — 0,13
7,94 0,08 0,11 — 0,13
9,52 0,08 0,11 0,18 0,13
11,11 0,13 0,15 — —
12,70 0,13 0,15 0,25 0,20
14,29 0,13 0,15 — —
15,88 0,15 0,18 — 0,27
17,46 0,15 0,18 — 0,27
19,05 0,15 0,18 — 0,27
22,22 0,15 — — 0,38
25,40 0,18 — — 0,38
31,75 0,20 — — 0,38
