Марки закаленной стали KBH10B и KBH20B

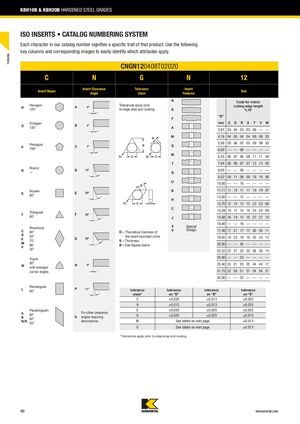

Режущие пластины ISO • Система нумерации каталога

Каждый символ в номере каталога обозначает определенный признак изделия. Используйте приведенные ниже ключевые столбцы и соответствующие изображения, чтобы легко определить применимые атрибуты.

Система кодирования: CNGN120408T02020

C Форма пластины Шестиугольник (H), 120°; Восьмиугольник (O), 135°; Пятиугольник (P), 108°; Круглая (R); Квадратная (S), 90°; Треугольная (T), 60°; Ромбовидная (C, D, E, M, V), различные углы; Тригон (W), 80° с увеличенными углами; Прямоугольная (L), 90°; Параллелограмм (A, B, N/K), различные углы
N Угол клиренса пластины A, B, C, D, E, F, G, M, N, P, V, W — различные углы клиренса; O — для других углов клиренса, требующих описания
G Класс допуска Допуски применяются до подготовки кромки и нанесения покрытия
N Особенности пластины R, F, A, M, G, W, T, Q, U, B, H, C, J, X, V — специальная конструкция
12 Код размера пластины (L10) Метрическая длина режущей кромки в миллиметрах

Таблица размеров пластин

Размер, мм C D R S T V W
3,97 S4 04 03 03 06 — —
4,76 04 05 04 04 08 08 S3
5,56 05 06 05 05 09 09 03
6,00 — — 06 — — — —
6,35 06 07 06 06 11 11 04
7,94 08 09 07 07 13 13 05
8,00 — — 08 — — — —
9,52 09 11 09 09 16 16 06
10,00 — — 10 — — — —
11,11 11 13 11 11 19 19 07
12,00 — — 12 — — — —
12,70 12 15 12 12 22 22 08
14,29 14 17 14 14 24 24 09
15,88 16 19 15 15 27 27 10
16,00 — — 16 — — — —
17,46 17 21 17 17 30 30 11
19,05 19 23 19 19 33 33 13
20,00 — — 20 — — — —
22,22 22 27 22 22 38 38 15
25,00 — — 25 — — — —
25,40 25 31 25 25 44 44 17
31,75 32 38 31 31 54 54 21
32,00 — — 32 — — — —

Допуски по классам

Класс допуска Допуск на D, мм Допуск на B, мм Допуск на S, мм
C ±0,025 ±0,013 ±0,025
H ±0,013 ±0,013 ±0,025
E ±0,025 ±0,025 ±0,025
G ±0,025 ±0,025 ±0,013
M См. таблицы на следующей странице
U См. таблицы на следующей странице
