FIX8 TURNING

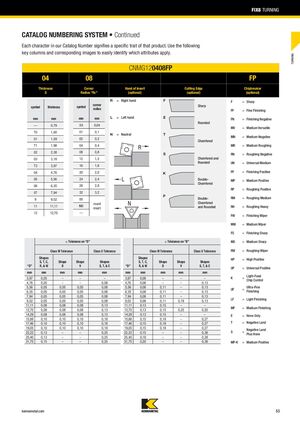

СИСТЕМА НУМЕРАЦИИ КАТАЛОГА • Продолжение

Каждый символ в номере нашего каталога обозначает определенное свойство этого изделия. Используйте следующие ключевые столбцы и соответствующие изображения для легкого определения применяемых характеристик.

Толщина S и радиус угла Rε

Символ Толщина (мм) Символ Радиус угла (мм)
— 0,79 X0 0,04
T0 1,00 01 0,1
01 1,59 02 0,2
T1 1,98 04 0,4
02 2,38 08 0,8
03 3,18 12 1,2
T3 3,97 16 1,6
04 4,76 20 2,0
05 5,56 24 2,4
06 6,35 28 2,8
07 7,94 32 3,2
9 9,52 00 круглая пластина
11 11,11 M0 круглая пластина
12 12,70 — —

Направление пластины, режущая кромка и дробитель стружки

Направление пластины Режущая кромка Дробитель стружки
R = Правое направление Острая кромка, закругленная, скошенная F = Острая
FF = Тонкое чистовое
FN = Чистовое с отрицательной кромкой
MV = Средняя универсальная
MN = Средняя отрицательная
MR = Средняя черновая
RN = Черновая с отрицательной кромкой
UN = Универсальная средняя
FP = Чистовая положительная
MP = Средняя положительная
RP = Черновая положительная
RM = Черновая средняя
RH = Черновая тяжелая
FW = Чистовая с копирующей вставкой
MW = Средняя с копирующей вставкой
FS = Чистовая острая
MS = Средняя острая
RW = Черновая с копирующей вставкой
HP = Высокая положительная
UP = Универсальная положительная
K = Управление стружкой с легкой подачей
UF = Сверхтонкое чистовое
LF = Легкое чистовое
MF = Среднее чистовое
E = Только хонингование
T = Отрицательная земля
S = Отрицательная земля плюс хонингование
MP-K = Средняя положительная
L = Левое направление — —
N = Нейтральное — —

Допуски класса M и U

Размер (мм) Допуск на "D" класс M Допуск на "D" класс U Допуск на "B" класс M Допуск на "B" класс U
S, T, C, R, & W Shape D Shape V S, T, & C S, T, C, R, & W Shape D Shape V S, T, & C S, T, C, R, & W Shape D Shape V S, T, & C S, T, C, R, & W Shape D Shape V S, T, & C
3,97 0,05 – – – 0,08 – – – 0,05 – – – 0,08 – – –
4,76 0,05 – – 0,08 0,08 – – 0,13 0,05 – – 0,08 0,08 – – 0,13
5,56 0,05 0,05 0,05 0,08 0,08 0,11 – 0,13 0,05 0,05 0,05 0,08 0,08 0,11 – 0,13
6,35 0,05 0,05 0,05 0,08 0,08 0,11 – 0,13 0,05 0,05 0,05 0,08 0,08 0,11 – 0,13
7,94 0,05 0,05 0,05 0,08 0,08 0,11 – 0,13 0,05 0,05 0,05 0,08 0,08 0,11 – 0,13
9,52 0,05 0,05 0,05 0,08 0,08 0,11 0,18 0,13 0,05 0,05 0,05 0,08 0,08 0,11 0,18 0,13
11,11 0,08 0,08 0,08 0,13 0,13 0,15 – – 0,08 0,08 0,08 0,13 0,13 0,15 – –
12,70 0,08 0,08 0,08 0,13 0,13 0,15 0,25 0,20 0,08 0,08 0,08 0,13 0,13 0,15 0,25 0,20
14,29 0,08 0,08 0,08 0,13 0,13 0,15 – – 0,08 0,08 0,08 0,13 0,13 0,15 – –
15,88 0,10 0,10 0,10 0,18 0,15 0,18 – 0,27 0,10 0,10 0,10 0,18 0,15 0,18 – 0,27
17,46 0,10 0,10 0,10 0,18 0,15 0,18 – 0,27 0,10 0,10 0,10 0,18 0,15 0,18 – 0,27
19,05 0,10 0,10 0,10 0,18 0,15 0,18 – 0,27 0,10 0,10 0,10 0,18 0,15 0,18 – 0,27
22,22 0,13 – – 0,25 0,15 – – 0,38 0,13 – – 0,25 0,15 – – 0,38
25,40 0,13 – – 0,25 0,18 – – 0,38 0,13 – – 0,25 0,18 – – 0,38
31,75 0,15 – – 0,25 0,20 – – 0,38 0,15 – – 0,25 0,20 – – 0,38
