FIX8 TURNING

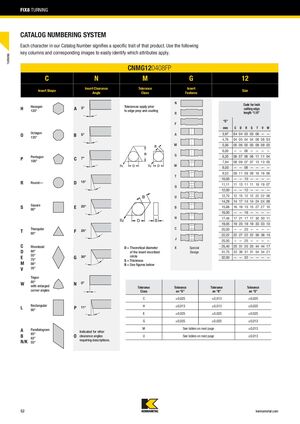

СИСТЕМА НУМЕРАЦИИ КАТАЛОГА

Каждый символ в номере нашего каталога обозначает определенное свойство этого изделия. Используйте следующие ключевые столбцы и соответствующие изображения для легкого определения применяемых характеристик.

Форма пластины

Символ Форма Угол свободного пространства
H Шестиугольник 120°
O Восьмиугольник 135°
P Пятиугольник 108°
R Круглая —
S Квадратная 90°
T Треугольная 60°
C Ромбовидная 80° 80°
D Ромбовидная 55° 55°
E Ромбовидная 75° 75°
M Ромбовидная 86° 86°
V Ромбовидная 35° 35°
W Тригон 80° с увеличенными углами 80°
L Прямоугольная 90°
A Параллелограмм 85°
B Параллелограмм 82°
N/K Ромбовидная 55°

Класс допуска

Класс Допуск на "D" Допуск на "B" Допуск на "S"
C ±0,025 ±0,013 ±0,025
H ±0,013 ±0,013 ±0,025
E ±0,025 ±0,025 ±0,025
G ±0,025 ±0,025 ±0,013
M см. таблицы на следующей странице
U см. таблицы на следующей странице

D = Теоретический диаметр пластины, вписанной в окружность
S = Толщина
B = см. рисунки ниже

Таблица размеров пластин

Размер (мм) C D R S T V W
3,97 S4 04 03 03 06 — —
4,76 04 05 04 04 08 08 S3
5,56 05 06 05 05 09 09 03
6,00 — — 06 — — — —
6,35 06 07 06 06 11 11 04
7,94 08 09 07 07 13 13 05
8,00 — — 08 — — 11 —
9,52 09 11 09 09 16 16 06
10,00 — — 10 — — — —
11,11 11 13 11 11 19 19 07
12,00 — — 12 — — — —
12,70 12 15 12 12 22 22 08
14,29 14 17 14 14 24 24 09
15,88 16 19 15 15 27 27 10
16,00 — — 16 — — — —
17,46 17 21 17 17 30 30 11
19,05 19 23 19 19 33 33 13
20,00 — — 20 — — — —
22,22 22 27 22 22 38 38 15
25,00 — — 25 — — — —
25,40 25 31 25 25 44 44 17
31,75 32 38 31 31 54 54 21
32,00 — — 32 — — — —
