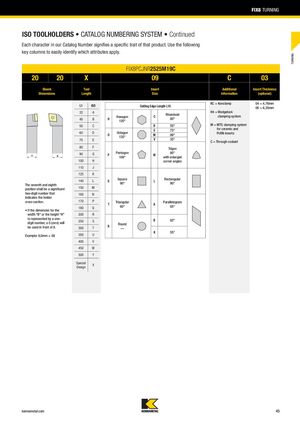

Державки ISO • Система кодирования каталога • Продолжение

Каждый символ в нашем каталожном номере обозначает конкретный признак данного продукта. Используйте приведённые ниже ключевые столбцы, чтобы легко определить, какие атрибуты применяются.

Пример: FIX8PCJNR2525M19C

Размеры державки

Двузначный номер Размер поперечного сечения Длина державки L1 (ISO) Форма поперечного сечения Длина режущей кромки (для ромбических пластин)
20 Шанк 20 32 (A) Шестиугольник 120° Ромб C 80°
20 Шанк 20 40 (B) Восьмиугольник 135° D 55°
... (полная таблица размеров)

Примечание: Седьмая и восьмая позиции должны быть значащим двузначным числом, указывающим поперечное сечение державки. Если размер ширины «B» или высоты «H» представлен однозначным числом, перед ним используется 0 (ноль). Пример: 8,0 мм = 08
