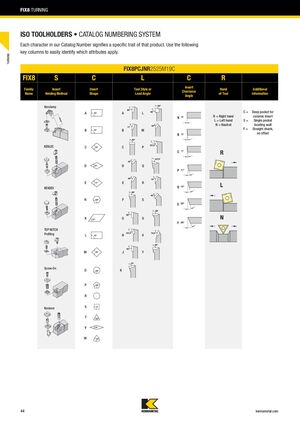

Державки ISO • Система кодирования каталога

Каждый символ в нашем каталожном номере обозначает конкретный признак данного продукта. Используйте приведённые ниже ключевые столбцы, чтобы легко определить, какие атрибуты применяются.

Пример: FIX8PCJNR2525M19C

Способ удержания пластины

• Kenclamp
• KENLOC
• KENDEX
• TOP NOTCH Profiling
• Screw-On
• Kenlever

Форма пластины

• A, B, C, D, E, F, G, H, J, K — Ромб 80°, 55°, 75°, 86°, 35°
• L, M, N, P, Q, R, S, T, U, V, W, Y — Квадрат 90°, Треугольник 60°, Круг, Прямоугольник 90°, Параллелограмм 85°, 82°, 55°

Стиль державки или угол подхода

• L — 15°
• M, B, C, P, D, E, F — стандартные углы подхода
• Q, R, S, U, V, Y — дополнительные углы подхода

Угол свободного пространства пластины

• N, B, C, P, D, E, F — различные углы свободного пространства
• R, L, N — направление обработки

Дополнительная информация

• C — Глубокий карман для керамической пластины
• S — Однокарманный фиксирующий кулачок
• F — Прямая державка без смещения
