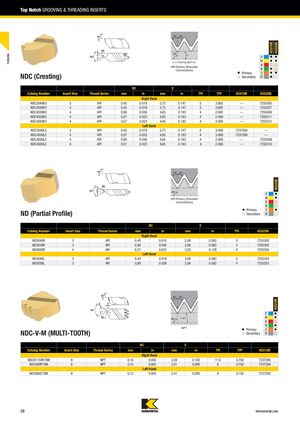

Новинки Kennametal - осень 2025 - страница 30

Предыдущая страница Следующая страница

Навигация

Top Notch резцовые пластины для нарезания канавок и резьбы

NDC (с гребнем) – Соединения API с ротационным плечом

Номер каталога Размер пластины Серия резьбы мм дюйм мм дюйм Витков на дюйм Подача на дюйм KCU10B KCU25B
Правое направление
NDC3040R3 3 API 0,45 0.018 3,73 0.147 5 3.000 — 7255305
NDC4040R3 4 API 0,45 0.018 3,73 0.147 5 3.000 — 7255357
NDC4038R2 4 API 0,90 0.036 4,65 0.183 4 2.000 — 7255309
NDC4050R2 4 API 0,57 0.023 4,65 0.183 4 2.000 — 7255311
NDC4050R3 4 API 0,57 0.023 4,65 0.183 4 3.000 — 7255312
Левое направление
NDC3040L3 3 API 0,45 0.018 3,73 0.147 5 3.000 7237284 —
NDC4050L3 4 API 0,57 0.023 4,65 0.183 4 3.000 7237290 —
NDC4038L2 4 API 0,90 0.036 4,65 0.183 4 2.000 — 7255308
NDC4050L2 4 API 0,57 0.023 4,65 0.183 4 2.000 — 7255310

ND (частичный профиль) – Соединения API с ротационным плечом

Номер каталога Размер пластины Серия резьбы мм дюйм мм дюйм Витков на дюйм KCU25B
Правое направление
ND3040R 3 API 0,45 0.018 2,08 0.082 5 7255303
ND3038R 3 API 0,90 0.036 2,08 0.082 4 7255302
ND4050R 4 API 0,57 0.023 3,25 0.128 4 7255304
Левое направление
ND3040L 3 API 0,45 0.018 2,08 0.082 5 7255354
ND3038L 3 API 0,90 0.036 2,08 0.082 4 7255353

NDC-V-M (многозубая) – Резьба NPT

Номер каталога Размер пластины Серия резьбы мм дюйм мм дюйм Витков на дюйм Подача на дюйм KCU10B
Правое направление
NDC8115VR75M 8 NPT 0,10 0.004 2,59 0.102 11.5 0.750 7237292
NDC88VR75M 8 NPT 0,13 0.005 2,41 0.095 8 0.750 7237294
Левое направление
NDC88VL75M 8 NPT 0,13 0.005 2,41 0.095 8 0.750 7237293
