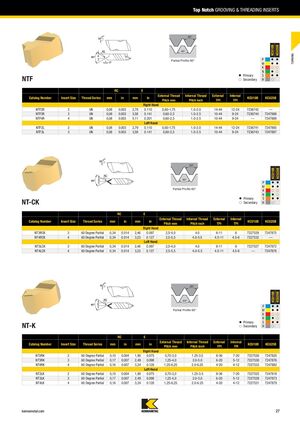

Новинки Kennametal - осень 2025 - страница 29

Предыдущая страница Следующая страница

Навигация

Top Notch резцовые пластины для нарезания канавок и резьбы

NTF – Частичный профиль 60° (внешняя и внутренняя резьба)

Номер каталога Размер пластины Серия резьбы мм дюйм мм дюйм Шаг мм Шаг дюйм Витков на дюйм (внешняя) Витков на дюйм (внутренняя) KCU10B KCU25B
Правое направление
NTF2R 2 UN 0,08 0.003 2,79 0.110 0,60–1,75 1.0–2.0 14–44 12–24 7236742 —
NTF3R 3 UN 0,08 0.003 3,58 0.141 0,60–2,5 1.0–2.5 10–44 9–24 7236744 7247888
NTF4R 4 UN 0,08 0.003 5,11 0.201 0,60–2,5 1.0–2.5 10–44 9–24 — 7247889
Левое направление
NTF2L 2 UN 0,08 0.003 2,79 0.110 0,60–1,75 1.0–2.0 14–44 12–24 7236741 7247885
NTF3L 3 UN 0,08 0.003 3,58 0.141 0,60–2,5 1.0–2.5 10–44 9–24 7236743 7247887

NT-CK – Частичный профиль 60° (внешняя и внутренняя резьба)

Номер каталога Размер пластины Серия резьбы мм дюйм мм дюйм Шаг мм Шаг дюйм Витков на дюйм (внешняя) Витков на дюйм (внутренняя) KCU10B KCU25B
Правое направление
NT3RCK 3 Частичный профиль 60° 0,34 0.014 2,46 0.097 2,5–4,0 4.0 6–11 6 7227529 7247875
NT4RCK 4 Частичный профиль 60° 0,34 0.014 3,23 0.127 2,5–5,5 4.0–5.5 4.5–11 4.5–6 7227532 —
Левое направление
NT3LCK 3 Частичный профиль 60° 0,34 0.014 2,46 0.097 2,5–4,0 4.0 6–11 6 7227527 7247872
NT4LCK 4 Частичный профиль 60° 0,34 0.014 3,23 0.127 2,5–5,5 4.0–5.5 4.5–11 4.5–6 — 7247878

NT-K – Частичный профиль 60° (внешняя и внутренняя резьба)

Номер каталога Размер пластины Серия резьбы мм дюйм мм дюйм Шаг мм Шаг дюйм Витков на дюйм (внешняя) Витков на дюйм (внутренняя) KCU10B KCU25B
Правое направление
NT2RK 2 Частичный профиль 60° 0,10 0.004 1,90 0.075 0,70–3,0 1.25–3.5 8–36 7–20 7227526 7247820
NT3RK 3 Частичный профиль 60° 0,17 0.007 2,49 0.098 1,25–4,0 2.0–5.0 6–20 5–12 7227530 7247876
NT4RK 4 Частичный профиль 60° 0,16 0.007 3,24 0.128 1,25–6,25 2.0–6.25 4–20 4–12 7227533 7247882
Левое направление
NT2LK 2 Частичный профиль 60° 0,10 0.004 1,90 0.075 0,70–3,0 1.25–3.5 8–36 7–20 7227525 7247818
NT3LK 3 Частичный профиль 60° 0,17 0.007 2,49 0.098 1,25–4,0 2.0–5.0 6–20 5–12 7227528 7247873
NT4LK 4 Частичный профиль 60° 0,16 0.007 3,24 0.128 1,25–6,25 2.0–6.25 4–20 4–12 7227531 7247879
