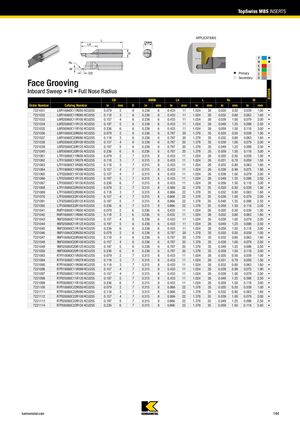

Новинки Kennametal - осень 2024 - страница 145
Навигация
Каталог Kennametal First Choice
Новинки Kennametal - осень 2025
Модульные инструментальные системы линейки KM4X Kennametal 2017
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины линейки 7792VX Kennametal 2024
TopSwiss MBS INSERTS
Обработка торцевых канавок
Применение: P (Первичная 䢇) | M (Первичная 䢇) | K (Вторичная 嘷) | N (Вторичная 嘷) | S | H (Вторичное)
Внутренний развал • FI • С полным радиусом округления
| Номер заказа | Номер по каталогу | CD в / мм |
D | DMIN в / мм |
L4 в / мм |
L в / мм |
R в / мм |
W в / мм |
|---|---|---|---|---|---|---|---|---|
| 7221031 | L6FI10060C11R050 KCU25S | 0.079 / 2 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7221032 | L6FI16060C11R080 KCU25S | 0.118 / 3 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7221033 | L6FI20060C11R100 KCU25S | 0.157 / 4 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7221034 | L6FI25060C11R125 KCU25S | 0.197 / 5 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7221035 | L6FI30060C11R150 KCU25S | 0.236 / 6 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.059 / 1.50 | 0.118 / 3.00 |
| 7221036 | L6FI10060C20R050 KCU25S | 0.079 / 2 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7221037 | L6FI16060C20R080 KCU25S | 0.118 / 3 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7221038 | L6FI20060C20R100 KCU25S | 0.157 / 4 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7221039 | L6FI25060C20R125 KCU25S | 0.197 / 5 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7221040 | L6FI30060C20R150 KCU25S | 0.236 / 6 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.059 / 1.50 | 0.118 / 3.00 |
| 7221061 | L7FI10080C11R050 KCU25S | 0.079 / 2 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7221062 | L7FI15080C11R078 KCU25S | 0.118 / 3 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.031 / 0.78 | 0.059 / 1.50 |
| 7221063 | L7FI16080C11R080 KCU25S | 0.118 / 3 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7221064 | L7FI19080C11R099 KCU25S | 0.157 / 4 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.039 / 0.99 | 0.075 / 1.90 |
| 7221065 | L7FI20080C11R100 KCU25S | 0.157 / 4 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7221066 | L7FI25080C11R125 KCU25S | 0.197 / 5 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7221067 | L7FI30080C11R150 KCU25S | 0.236 / 6 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.059 / 1.50 | 0.118 / 3.00 |
| 7221068 | L7FI10080C22R050 KCU25S | 0.079 / 2 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7221069 | L7FI16080C22R080 KCU25S | 0.118 / 3 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7221070 | L7FI20080C22R100 KCU25S | 0.157 / 4 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7221091 | L7FI25080C22R125 KCU25S | 0.197 / 5 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7221092 | L7FI30080C22R150 KCU25S | 0.236 / 6 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.059 / 1.50 | 0.118 / 3.00 |
| 7221041 | R6FI10060C11R050 KCU25S | 0.079 / 2 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7221042 | R6FI16060C11R080 KCU25S | 0.118 / 3 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7221043 | R6FI20060C11R100 KCU25S | 0.157 / 4 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7221044 | R6FI25060C11R125 KCU25S | 0.197 / 5 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7221045 | R6FI30060C11R150 KCU25S | 0.236 / 6 | 6 | 0.236 / 6 | 0.433 / 11 | 1.024 / 26 | 0.059 / 1.50 | 0.118 / 3.00 |
| 7221046 | R6FI10060C20R050 KCU25S | 0.079 / 2 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7221047 | R6FI16060C20R080 KCU25S | 0.118 / 3 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7221048 | R6FI20060C20R100 KCU25S | 0.157 / 4 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7221049 | R6FI25060C20R125 KCU25S | 0.197 / 5 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7221050 | R6FI30060C20R150 KCU25S | 0.236 / 6 | 6 | 0.236 / 6 | 0.787 / 20 | 1.378 / 35 | 0.059 / 1.50 | 0.118 / 3.00 |
| 7221093 | R7FI10080C11R050 KCU25S | 0.079 / 2 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7221094 | R7FI15080C11R078 KCU25S | 0.118 / 3 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.031 / 0.78 | 0.059 / 1.50 |
| 7221095 | R7FI16080C11R080 KCU25S | 0.118 / 3 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7221096 | R7FI19080C11R099 KCU25S | 0.157 / 4 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.039 / 0.99 | 0.075 / 1.90 |
| 7221097 | R7FI20080C11R100 KCU25S | 0.157 / 4 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7221098 | R7FI25080C11R125 KCU25S | 0.197 / 5 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7221099 | R7FI30080C11R150 KCU25S | 0.236 / 6 | 7 | 0.315 / 8 | 0.433 / 11 | 1.024 / 26 | 0.059 / 1.50 | 0.118 / 3.00 |
| 7221100 | R7FI10080C22R050 KCU25S | 0.079 / 2 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7221111 | R7FI16080C22R080 KCU25S | 0.118 / 3 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7221112 | R7FI20080C22R100 KCU25S | 0.157 / 4 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7221113 | R7FI25080C22R125 KCU25S | 0.197 / 5 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7221114 | R7FI30080C22R150 KCU25S | 0.236 / 6 | 7 | 0.315 / 8 | 0.866 / 22 | 1.378 / 35 | 0.059 / 1.50 | 0.118 / 3.00 |
