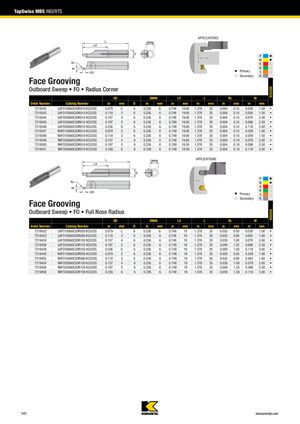

TopSwiss MBS INSERTS
Обработка торцевых канавок
Применение: P (Первичная 䢇) | M (Первичная 䢇) | K (Вторичная 嘷) | N (Вторичная 嘷) | S | H (Вторичное)
Наружный развал • FO • С угловым радиусом
| Номер заказа | Номер по каталогу | CD в / мм |
D | DMIN в / мм |
L4 в / мм |
L в / мм |
R в / мм |
W в / мм |
|---|---|---|---|---|---|---|---|---|
| 7219342 | L6FO10060C20R010 KCU25S | 0.079 / 2 | 6 | 0.236 / 6 | 0.748 / 19.00 | 1.378 / 35 | 0.004 / 0.10 | 0.039 / 1.00 |
| 7219343 | L6FO15060C20R010 KCU25S | 0.118 / 3 | 6 | 0.236 / 6 | 0.748 / 19.00 | 1.378 / 35 | 0.004 / 0.10 | 0.059 / 1.50 |
| 7219344 | L6FO20060C20R010 KCU25S | 0.157 / 4 | 6 | 0.236 / 6 | 0.748 / 19.00 | 1.378 / 35 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7219345 | L6FO25060C20R010 KCU25S | 0.197 / 5 | 6 | 0.236 / 6 | 0.768 / 19.50 | 1.378 / 35 | 0.004 / 0.10 | 0.098 / 2.50 |
| 7219346 | L6FO30060C20R010 KCU25S | 0.236 / 6 | 6 | 0.236 / 6 | 0.748 / 19.00 | 1.378 / 35 | 0.004 / 0.10 | 0.118 / 3.00 |
| 7219347 | R6FO10060C20R010 KCU25S | 0.079 / 2 | 6 | 0.236 / 6 | 0.748 / 19.00 | 1.378 / 35 | 0.004 / 0.10 | 0.039 / 1.00 |
| 7219348 | R6FO15060C20R010 KCU25S | 0.118 / 3 | 6 | 0.236 / 6 | 0.748 / 19.00 | 1.378 / 35 | 0.004 / 0.10 | 0.059 / 1.50 |
| 7219349 | R6FO20060C20R010 KCU25S | 0.157 / 4 | 6 | 0.236 / 6 | 0.748 / 19.00 | 1.378 / 35 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7219350 | R6FO25060C20R010 KCU25S | 0.197 / 5 | 6 | 0.236 / 6 | 0.768 / 19.50 | 1.378 / 35 | 0.004 / 0.10 | 0.098 / 2.50 |
| 7219431 | R6FO30060C20R010 KCU25S | 0.236 / 6 | 6 | 0.236 / 6 | 0.748 / 19.00 | 1.378 / 35 | 0.004 / 0.10 | 0.118 / 3.00 |
Наружный развал • FO • С полным радиусом округления
| Номер заказа | Номер по каталогу | CD в / мм |
D | DMIN в / мм |
L4 в / мм |
L в / мм |
R в / мм |
W в / мм |
|---|---|---|---|---|---|---|---|---|
| 7219432 | L6FO10060C20R050 KCU25S | 0.079 / 2 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219433 | L6FO16060C20R080 KCU25S | 0.118 / 3 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7219434 | L6FO20060C20R100 KCU25S | 0.157 / 4 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7219436 | L6FO25060C20R125 KCU25S | 0.197 / 5 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7219438 | L6FO30060C20R150 KCU25S | 0.236 / 6 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.059 / 1.50 | 0.118 / 3.00 |
| 7219440 | R6FO10060C20R050 KCU25S | 0.079 / 2 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219452 | R6FO16060C20R080 KCU25S | 0.118 / 3 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.032 / 0.80 | 0.063 / 1.60 |
| 7219454 | R6FO20060C20R100 KCU25S | 0.157 / 4 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7219456 | R6FO25060C20R125 KCU25S | 0.197 / 5 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.049 / 1.25 | 0.098 / 2.50 |
| 7219458 | R6FO30060C20R150 KCU25S | 0.236 / 6 | 6 | 0.236 / 6 | 0.748 / 19 | 1.378 / 35 | 0.059 / 1.50 | 0.118 / 3.00 |
