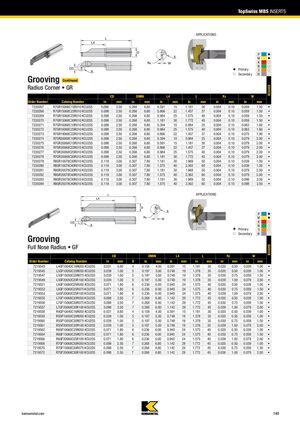

TopSwiss MBS INSERTS
Нарезание канавок. Продолжение
Применение: P (Первичная 䢇) | M (Первичная 䢇) | K (Вторичная 嘷) | N (Вторичная 嘷) | S | H (Вторичное)
С угловым радиусом • GR
| Номер заказа | Номер по каталогу | CD в / мм |
DMIN в / мм |
L4 в / мм |
L в / мм |
R в / мм |
W в / мм |
|---|---|---|---|---|---|---|---|
| 7220267 | R7GR15068C15R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.591 / 15 | 1.181 / 30 | 0.004 / 0.10 | 0.059 / 1.50 |
| 7220268 | R7GR15068C22R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.866 / 22 | 1.457 / 37 | 0.004 / 0.10 | 0.059 / 1.50 |
| 7220269 | R7GR15068C25R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.984 / 25 | 1.575 / 40 | 0.004 / 0.10 | 0.059 / 1.50 |
| 7220270 | R7GR15068C30R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 1.181 / 30 | 1.772 / 45 | 0.004 / 0.10 | 0.059 / 1.50 |
| 7220271 | R7GR16068C10R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.394 / 10 | 0.984 / 25 | 0.004 / 0.10 | 0.063 / 1.60 |
| 7220272 | R7GR16068C25R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.984 / 25 | 1.575 / 40 | 0.004 / 0.10 | 0.063 / 1.60 |
| 7220273 | R7GR19068C22R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.866 / 22 | 1.457 / 37 | 0.004 / 0.10 | 0.075 / 1.90 |
| 7220274 | R7GR20068C10R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.394 / 10 | 0.984 / 25 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7220275 | R7GR20068C15R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.591 / 15 | 1.181 / 30 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7220276 | R7GR20068C22R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.866 / 22 | 1.457 / 37 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7220277 | R7GR20068C25R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 0.984 / 25 | 1.575 / 40 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7220278 | R7GR20068C30R010 KCU25S | 0.098 / 2.50 | 0.268 / 6.80 | 1.181 / 30 | 1.772 / 45 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7220279 | R8GR10078C30R010 KCU25S | 0.118 / 3.00 | 0.307 / 7.80 | 1.181 / 30 | 1.969 / 50 | 0.004 / 0.10 | 0.039 / 1.00 |
| 7220280 | R8GR10078C40R010 KCU25S | 0.118 / 3.00 | 0.307 / 7.80 | 1.575 / 40 | 2.362 / 60 | 0.004 / 0.10 | 0.039 / 1.00 |
| 7220281 | R8GR20078C30R010 KCU25S | 0.118 / 3.00 | 0.307 / 7.80 | 1.181 / 30 | 1.969 / 50 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7220282 | R8GR20078C40R010 KCU25S | 0.118 / 3.00 | 0.307 / 7.80 | 1.575 / 40 | 2.362 / 60 | 0.004 / 0.10 | 0.079 / 2.00 |
| 7220283 | R8GR25078C30R010 KCU25S | 0.118 / 3.00 | 0.307 / 7.80 | 1.181 / 30 | 1.969 / 50 | 0.004 / 0.10 | 0.098 / 2.50 |
| 7220284 | R8GR25078C40R010 KCU25S | 0.118 / 3.00 | 0.307 / 7.80 | 1.575 / 40 | 2.362 / 60 | 0.004 / 0.10 | 0.098 / 2.50 |
Нарезание канавок
Применение: P (Первичная 䢇) | M (Первичная 䢇) | K (Вторичная 嘷) | N (Вторичная 嘷) | S | H (Вторичное)
С полным радиусом округления • GF
| Номер заказа | Номер по каталогу | CD в / мм |
D | DMIN в / мм |
L4 в / мм |
L в / мм |
R в / мм |
W в / мм |
|---|---|---|---|---|---|---|---|---|
| 7219543 | L4GF10040C16R050 KCU25S | 0.031 / 0.80 | 4 | 0.158 / 4.00 | 0.591 / 15 | 1.181 / 30 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219545 | L5GF10050C20R050 KCU25S | 0.039 / 1.00 | 5 | 0.197 / 5.00 | 0.748 / 19 | 1.378 / 35 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219547 | L5GF15050C20R075 KCU25S | 0.039 / 1.00 | 5 | 0.197 / 5.00 | 0.748 / 19 | 1.378 / 35 | 0.030 / 0.75 | 0.059 / 1.50 |
| 7219549 | L5GF20050C20R100 KCU25S | 0.039 / 1.00 | 5 | 0.197 / 5.00 | 0.748 / 19 | 1.378 / 35 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7219551 | L6GF10060C25R050 KCU25S | 0.071 / 1.80 | 6 | 0.236 / 6.00 | 0.945 / 24 | 1.575 / 40 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219553 | L6GF15060C25R075 KCU25S | 0.071 / 1.80 | 6 | 0.236 / 6.00 | 0.945 / 24 | 1.575 / 40 | 0.030 / 0.75 | 0.059 / 1.50 |
| 7219554 | L6GF20060C25R100 KCU25S | 0.071 / 1.80 | 6 | 0.236 / 6.00 | 0.945 / 24 | 1.575 / 40 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7219555 | L7GF10068C30R050 KCU25S | 0.098 / 2.50 | 7 | 0.268 / 6.80 | 1.142 / 29 | 1.772 / 45 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219556 | L7GF15068C30R075 KCU25S | 0.098 / 2.50 | 7 | 0.268 / 6.80 | 1.142 / 29 | 1.772 / 45 | 0.030 / 0.75 | 0.059 / 1.50 |
| 7219557 | L7GF20068C30R100 KCU25S | 0.098 / 2.50 | 7 | 0.268 / 6.80 | 1.142 / 29 | 1.772 / 45 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7219558 | R4GF10040C16R050 KCU25S | 0.031 / 0.80 | 4 | 0.158 / 4.00 | 0.591 / 15 | 1.181 / 30 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219559 | R5GF10050C20R050 KCU25S | 0.039 / 1.00 | 5 | 0.197 / 5.00 | 0.748 / 19 | 1.378 / 35 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219560 | R5GF15050C20R075 KCU25S | 0.039 / 1.00 | 5 | 0.197 / 5.00 | 0.748 / 19 | 1.378 / 35 | 0.030 / 0.75 | 0.059 / 1.50 |
| 7219561 | R5GF20050C20R100 KCU25S | 0.039 / 1.00 | 5 | 0.197 / 5.00 | 0.748 / 19 | 1.378 / 35 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7219562 | R6GF10060C25R050 KCU25S | 0.071 / 1.80 | 6 | 0.236 / 6.00 | 0.945 / 24 | 1.575 / 40 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219564 | R6GF15060C25R075 KCU25S | 0.071 / 1.80 | 6 | 0.236 / 6.00 | 0.945 / 24 | 1.575 / 40 | 0.030 / 0.75 | 0.059 / 1.50 |
| 7219566 | R6GF20060C25R100 KCU25S | 0.071 / 1.80 | 6 | 0.236 / 6.00 | 0.945 / 24 | 1.575 / 40 | 0.039 / 1.00 | 0.079 / 2.00 |
| 7219568 | R7GF10068C30R050 KCU25S | 0.098 / 2.50 | 7 | 0.268 / 6.80 | 1.142 / 29 | 1.772 / 45 | 0.020 / 0.50 | 0.039 / 1.00 |
| 7219570 | R7GF15068C30R075 KCU25S | 0.098 / 2.50 | 7 | 0.268 / 6.80 | 1.142 / 29 | 1.772 / 45 | 0.030 / 0.75 | 0.059 / 1.50 |
| 7219572 | R7GF20068C30R100 KCU25S | 0.098 / 2.50 | 7 | 0.268 / 6.80 | 1.142 / 29 | 1.772 / 45 | 0.039 / 1.00 | 0.079 / 2.00 |
