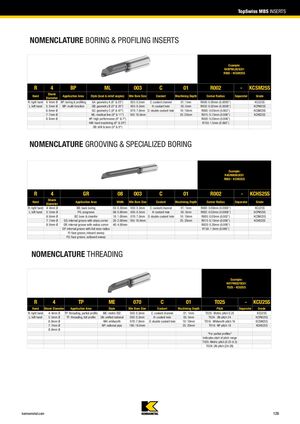

TopSwiss MBS РЕЗЦЫ
ОБОЗНАЧЕНИЕ РЕЗЦОВ ДЛЯ СВЕРЛЕНИЯ И ПРОФИЛИРОВАНИЯ
Пример: R4BPML003C01 R002 - KCSM25S
| R | 4 | BP | ML | 003 | C | 01 | R002 | — | KCSM25S |
|---|---|---|---|---|---|---|---|---|---|
| Направление R: правое L: левое |
Диаметр державки 4: 4 мм Ø 5: 5 мм Ø 6: 6 мм Ø 7: 7 мм Ø 8: 8 мм Ø |
Область применения BP: сверление и профилирование MF: многофункциональное |
Стиль (переднего и заднего углов) GA: геометрия A (8° и 20°) GB: геометрия B (0° и 20°) GC: геометрия C (8° и 47°) ML: медицинская линия (8° и 11°) HP: высокопроизводительное (6° и 7°) HM: обработка закаленного материала (8° и 20°) DB: сверление и сверление (0° и 0°) |
Минимальный размер отверстия 003: 0,3 мм 005: 0,5 мм 070: 7,0 мм 160: 16,0 мм |
Подвод охлаждающей жидкости C: канал охлаждающей жидкости H: отверстие для охлаждающей жидкости D: двойной канал охлаждающей жидкости |
Глубина резания 01: 1 мм 05: 5 мм 10: 10 мм 25: 25 мм |
Радиус при вершине R000: 0,00 мм (0,0000") R002: 0,02 мм (0,0008") R005: 0,05 мм (0,002") R015: 0,15 мм (0,006") R020: 0,20 мм (0,008") R150: 1,5 мм (0,060") |
Разделитель | Марка KCU25S KCPM25S KCSM25S KCHS25S |
ОБОЗНАЧЕНИЕ РЕЗЦОВ ДЛЯ НАРЕЗАНИЯ КАНАВОК И СПЕЦИАЛИЗИРОВАННОГО СВЕРЛЕНИЯ
Пример: R4GR08003C01 R002 - KCHS25S
| R | 4 | GR | 08 | 003 | C | 01 | R002 | — | KCHS25S |
|---|---|---|---|---|---|---|---|---|---|
| Направление R: правое L: левое |
Диаметр державки 4: 4 мм Ø 5: 5 мм Ø 6: 6 мм Ø 7: 7 мм Ø 8: 8 мм Ø |
Область применения BB: обратное сверление PG: предварительное нарезание канавок BC: сверление и снятие фасок GS: внутреннее нарезание канавок с острым углом GR: внутреннее нарезание канавок с радиусным углом GF: внутреннее нарезание канавок с полным радиусом при вершине FI: торцевое нарезание канавок, внутренний отвод FO: торцевое нарезание канавок, внешний отвод |
Ширина 03: 0,30 мм 08: 0,80 мм 10: 1,00 мм 20: 2,00 мм 40: 4,00 мм |
Минимальный размер отверстия 003: 0,3 мм 005: 0,5 мм 070: 7,0 мм 160: 16,0 мм |
Подвод охлаждающей жидкости C: канал охлаждающей жидкости H: отверстие для охлаждающей жидкости D: двойной канал охлаждающей жидкости |
Глубина резания 01: 1 мм 05: 5 мм 10: 10 мм 25: 25 мм |
Радиус при вершине R000: 0,00 мм (0,0000") R002: 0,02 мм (0,0008") R005: 0,05 мм (0,002") R015: 0,15 мм (0,006") R020: 0,20 мм (0,008") R150: 1,5 мм (0,060") |
Разделитель | Марка KCU25S KCPM25S KCSM25S KCHS25S |
ОБОЗНАЧЕНИЕ РЕЗЦОВ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ
Пример: R4TPME070C01 T025 - KCU25S
| R | 4 | TP | ME | 070 | C | 01 | T025 | — | KCU25S |
|---|---|---|---|---|---|---|---|---|---|
| Направление R: правое L: левое |
Диаметр державки 4: 4 мм Ø 5: 5 мм Ø 6: 6 мм Ø 7: 7 мм Ø 8: 8 мм Ø |
Область применения TP: нарезание резьбы, частичный профиль TF: нарезание резьбы, полный профиль |
Стиль ME: метрическая ISO UN: унифицированная национальная WH: витворс NP: национальная трубная |
Минимальный размер отверстия 003: 0,3 мм 005: 0,5 мм 070: 7,0 мм 160: 16,0 мм |
Подвод охлаждающей жидкости C: канал охлаждающей жидкости H: отверстие для охлаждающей жидкости D: двойной канал охлаждающей жидкости |
Глубина резания 01: 1 мм 05: 5 мм 10: 10 мм 25: 25 мм |
Шаг резьбы T025: метрический шаг 0,25 T024: шаг UN 24 T016: шаг Витворса 16 T018: шаг NP 18 *Для частичных профилей Указывает начало диапазона шага T025: метрический шаг (0,25–0,3) T024: шаг UN (24–28) |
Разделитель | Марка KCU25S KCPM25S KCSM25S KCHS25S |
