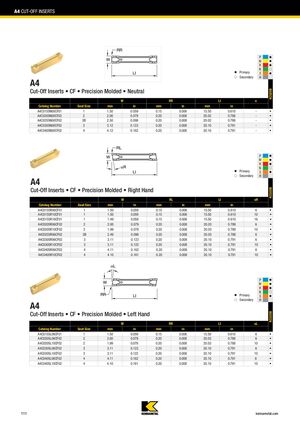

A4 Отрезные пластины
Отрезные пластины • CF • Точно спрессованные • Нейтральное
| Номер по каталогу | Размер посадочного места | W | RR | LI | KCU25B | |||
|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4C0155N00CF01 | 1 | 1.50 | 0.059 | 0.15 | 0.006 | 15.50 | 0.610 | • |
| A4C0205N00CF02 | 2 | 2.00 | 0.079 | 0.20 | 0.008 | 20.02 | 0.788 | • |
| A4C0255N00CF02 | 2B | 2.50 | 0.098 | 0.20 | 0.008 | 20.02 | 0.788 | • |
| A4C0305N00CF02 | 3 | 3.12 | 0.123 | 0.20 | 0.008 | 20.10 | 0.791 | • |
| A4C0405N00CF02 | 4 | 4.12 | 0.162 | 0.20 | 0.008 | 20.10 | 0.791 | • |
Отрезные пластины • CF • Точно спрессованные • Правое направление
| Номер по каталогу | Размер посадочного места | W | RL | LI | R | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | |||||
| A4C0155R06CF01 | 1 | 1.50 | 0.059 | 0.15 | 0.006 | 15.50 | 0.610 | 6 | • | |
| A4C0155R10CF01 | 1 | 1.50 | 0.059 | 0.15 | 0.006 | 15.50 | 0.610 | 10 | • | |
| A4C0155R16CF01 | 1 | 1.49 | 0.059 | 0.15 | 0.006 | 15.50 | 0.610 | 16 | • | |
| A4C0205R06CF02 | 2 | 2.00 | 0.079 | 0.20 | 0.008 | 20.03 | 0.788 | 6 | • | |
| A4C0205R10CF02 | 2 | 1.99 | 0.078 | 0.20 | 0.008 | 20.03 | 0.788 | 10 | • | |
| A4C0255R06CF02 | 2B | 2.49 | 0.098 | 0.20 | 0.008 | 20.03 | 0.788 | 6 | • | |
| A4C0305R06CF02 | 3 | 3.11 | 0.123 | 0.20 | 0.008 | 20.10 | 0.791 | 6 | • | |
| A4C0305R10CF02 | 3 | 3.11 | 0.122 | 0.20 | 0.008 | 20.10 | 0.791 | 10 | • | |
| A4C0405R06CF02 | 4 | 4.11 | 0.162 | 0.20 | 0.008 | 20.10 | 0.791 | 6 | • | |
| A4C0405R10CF02 | 4 | 4.10 | 0.161 | 0.20 | 0.008 | 20.10 | 0.791 | 10 | • | |
Отрезные пластины • CF • Точно спрессованные • Левое направление
| Номер по каталогу | Размер посадочного места | W | RR | LI | L | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | |||||
| A4C0155L06CF01 | 1 | 1.50 | 0.059 | 0.15 | 0.006 | 15.50 | 0.610 | 6 | • | |
| A4C0205L06CF02 | 2 | 2.00 | 0.079 | 0.20 | 0.008 | 20.03 | 0.788 | 6 | • | |
| A4C0205L10CF02 | 2 | 1.99 | 0.078 | 0.20 | 0.008 | 20.03 | 0.788 | 10 | • | |
| A4C0305L06CF02 | 3 | 3.11 | 0.123 | 0.20 | 0.008 | 20.10 | 0.791 | 6 | • | |
| A4C0305L10CF02 | 3 | 3.11 | 0.122 | 0.20 | 0.008 | 20.10 | 0.791 | 10 | • | |
| A4C0405L06CF02 | 4 | 4.11 | 0.162 | 0.20 | 0.008 | 20.10 | 0.791 | 6 | • | |
| A4C0405L10CF02 | 4 | 4.10 | 0.161 | 0.20 | 0.008 | 20.10 | 0.791 | 10 | • | |
