Высокопроизводительное твердосплавное концевое фрезерование

HARVI II TE

Данные применения

Спиральное интерполирование / Въезд под углом 0° - 15°

KCPM15A - KCSM15A

Группа материалов	Макс. глубина	Скорость резания Vc (м/мин)	Рекомендуемая подача на зуб (fz = мм/з) для спирального интерполирования и въезда - Zef=2 Диаметр D1
		Мин — Макс	4,0	5,0	6,0	7,0	8,0	9,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
Группа P
P0	1,25 × D1	150–200	0,031	0,040	0,048	0,057	0,066	0,073	0,079	0,091	0,102	0,111	0,119	0,125	0,136
P1	1,25 × D1	150–200	0,031	0,040	0,048	0,057	0,066	0,073	0,079	0,091	0,102	0,111	0,119	0,125	0,136
P2	1,25 × D1	140–190	0,031	0,040	0,048	0,057	0,066	0,073	0,079	0,091	0,102	0,111	0,119	0,125	0,136
P3	1,25 × D1	120–160	0,026	0,033	0,040	0,047	0,055	0,061	0,067	0,077	0,087	0,096	0,104	0,111	0,125
P4	1,25 × D1	90–150	0,024	0,030	0,036	0,043	0,049	0,054	0,059	0,069	0,077	0,084	0,091	0,097	0,107
P5	1,25 × D1	60–100	0,021	0,027	0,032	0,038	0,044	0,049	0,053	0,062	0,070	0,077	0,083	0,089	0,100
P6	1,25 × D1	50–75	0,018	0,022	0,027	0,032	0,037	0,041	0,044	0,051	0,057	0,063	0,067	0,071	0,078
Группа M
M1	1,25 × D1	90–115	0,026	0,033	0,040	0,047	0,055	0,061	0,067	0,077	0,087	0,096	0,104	0,111	0,125
M2	1,25 × D1	60–80	0,021	0,027	0,032	0,038	0,044	0,049	0,053	0,062	0,070	0,077	0,083	0,089	0,100
M3	1,0 × D1	60–70	0,018	0,022	0,027	0,032	0,037	0,041	0,044	0,051	0,057	0,063	0,067	0,071	0,078
Группа K
K1	1,0 × D1	120–150	0,031	0,040	0,048	0,057	0,066	0,073	0,079	0,091	0,102	0,111	0,119	0,125	0,136
K2	1,0 × D1	110–140	0,026	0,033	0,040	0,047	0,055	0,061	0,067	0,077	0,087	0,096	0,104	0,111	0,125
K3	1,0 × D1	110–130	0,021	0,027	0,032	0,038	0,044	0,049	0,053	0,062	0,070	0,077	0,083	0,089	0,100
Группа S
S1	0,75 × D1	50–90	0,026	0,033	0,040	0,047	0,055	0,061	0,067	0,077	0,087	0,096	0,104	0,111	0,125
S2	0,75 × D1	25–50	0,014	0,018	0,021	0,025	0,029	0,032	0,035	0,041	0,046	0,051	0,055	0,059	0,067
S3	0,5 × D1	25–40	0,014	0,018	0,021	0,025	0,029	0,032	0,035	0,041	0,046	0,051	0,055	0,059	0,067
S4	1,25 × D1	50–60	0,017	0,023	0,028	0,034	0,040	0,045	0,049	0,057	0,064	0,071	0,076	0,082	0,092
Группа H
H1	1,0 × D1	80–140	0,024	0,030	0,036	0,043	0,049	0,054	0,059	0,069	0,077	0,084	0,091	0,097	0,107
H2	1,0 × D1	70–120	0,018	0,022	0,027	0,032	0,037	0,041	0,044	0,051	0,057	0,063	0,067	0,071	0,078

Спиральное интерполирование / Въезд под углом 15° - 30°

KCPM15A - KCSM15A

Группа материалов	Макс. глубина	Скорость резания Vc (м/мин)	Рекомендуемая подача на зуб (fz = мм/з) для спирального интерполирования и въезда - Zef=2 Диаметр D1
		Мин — Макс	4,0	5,0	6,0	7,0	8,0	9,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
Группа P
P0	1,25 × D1	150–200	0,023	0,030	0,036	0,043	0,050	0,055	0,059	0,068	0,076	0,083	0,089	0,094	0,102
P1	1,25 × D1	150–200	0,023	0,030	0,036	0,043	0,050	0,055	0,059	0,068	0,076	0,083	0,089	0,094	0,102
P2	1,25 × D1	140–190	0,023	0,030	0,036	0,043	0,050	0,055	0,059	0,068	0,076	0,083	0,089	0,094	0,102
P3	1,25 × D1	120–160	0,019	0,025	0,030	0,036	0,041	0,046	0,050	0,058	0,065	0,072	0,078	0,083	0,094
P4	1,25 × D1	90–150	0,018	0,022	0,027	0,032	0,037	0,041	0,045	0,051	0,058	0,063	0,068	0,073	0,080
P5	1,25 × D1	60–100	0,016	0,020	0,024	0,029	0,033	0,037	0,040	0,046	0,052	0,058	0,062	0,067	0,075
P6	1,25 × D1	50–75	0,013	0,017	0,020	0,024	0,028	0,031	0,033	0,038	0,043	0,047	0,050	0,053	0,059
Группа K
K1	1,0 × D1	120–150	0,023	0,030	0,036	0,043	0,050	0,055	0,059	0,068	0,076	0,083	0,089	0,094	0,102
K2	1,0 × D1	110–140	0,019	0,025	0,030	0,036	0,041	0,046	0,050	0,058	0,065	0,072	0,078	0,083	0,094
K3	1,0 × D1	110–130	0,016	0,020	0,024	0,029	0,033	0,037	0,040	0,046	0,052	0,058	0,062	0,067	0,075
Группа S
S1	0,75 × D1	50–90	0,019	0,025	0,030	0,036	0,041	0,046	0,050	0,058	0,065	0,072	0,078	0,083	0,094
S2	0,75 × D1	25–50	0,010	0,013	0,016	0,019	0,022	0,024	0,026	0,031	0,035	0,038	0,042	0,045	0,051
S3	0,5 × D1	25–40	0,010	0,013	0,016	0,019	0,022	0,024	0,026	0,031	0,035	0,038	0,042	0,045	0,051
S4	1,25 × D1	50–60	0,013	0,017	0,021	0,026	0,030	0,034	0,037	0,043	0,048	0,053	0,057	0,061	0,069
Группа H
H1	1,0 × D1	80–140	0,018	0,022	0,027	0,032	0,037	0,041	0,045	0,051	0,058	0,063	0,068	0,073	0,080
H2	1,0 × D1	70–120	0,013	0,017	0,020	0,024	0,028	0,031	0,033	0,038	0,043	0,047	0,050	0,053	0,059

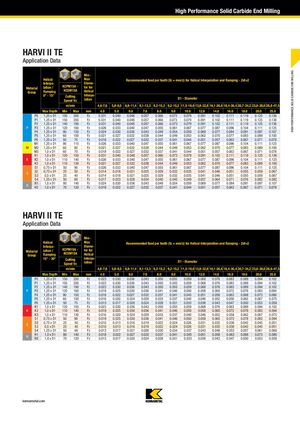

Монолитные концевые фрезы Kennametal 2024 - страница 45
