Рамповое фрезерование 15º–30º • Данные применения

Рекомендуемая подача на зуб (fz = мм/зуб) для спиральной интерполяции и рампового фрезерования − zeff = 2

Группа материалов	Макс. глубина	Скорость резания Vc (м/мин)		Диаметр D1 [Ømin–Ømax] для спиральной интерполяции (мм) и подача fz (мм/зуб)
		мин	макс	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	1,25 x D1	150	175	0,011	0,017	0,023	0,030	0,036	0,050	0,059	0,068	0,076	0,083	0,089	0,094	0,102
	1,25 x D1	150	175	0,011	0,017	0,023	0,030	0,036	0,050	0,059	0,068	0,076	0,083	0,089	0,094	0,102
	1,25 x D1	140	165	0,011	0,017	0,023	0,030	0,036	0,050	0,059	0,068	0,076	0,083	0,089	0,094	0,102
	1,25 x D1	120	140	0,009	0,014	0,019	0,025	0,030	0,041	0,050	0,058	0,065	0,072	0,078	0,083	0,094
	1,25 x D1	90	120	0,009	0,013	0,018	0,022	0,027	0,037	0,045	0,051	0,058	0,063	0,068	0,073	0,080
	1,25 x D1	60	80	0,008	0,012	0,016	0,020	0,024	0,033	0,040	0,046	0,052	0,058	0,062	0,067	0,075
	1,25 x D1	50	65	0,007	0,010	0,013	0,017	0,020	0,028	0,033	0,038	0,043	0,047	0,050	0,053	0,059
M	1,25 x D1	90	100	0,009	0,014	0,019	0,025	0,030	0,041	0,050	0,058	0,065	0,072	0,078	0,083	0,094
	1,25 x D1	60	70	0,008	0,012	0,016	0,020	0,024	0,033	0,040	0,046	0,052	0,058	0,062	0,067	0,075
	1,0 x D1	60	65	0,007	0,010	0,013	0,017	0,020	0,028	0,033	0,038	0,043	0,047	0,050	0,053	0,059
K	1,0 x D1	120	135	0,011	0,017	0,023	0,030	0,036	0,050	0,059	0,068	0,076	0,083	0,089	0,094	0,102
	1,0 x D1	110	125	0,009	0,014	0,019	0,025	0,030	0,041	0,050	0,058	0,065	0,072	0,078	0,083	0,094
	1,0 x D1	110	120	0,008	0,012	0,016	0,020	0,024	0,033	0,040	0,046	0,052	0,058	0,062	0,067	0,075
S	0,75 x D1	50	70	0,009	0,014	0,019	0,025	0,030	0,041	0,050	0,058	0,065	0,072	0,078	0,083	0,094
	0,75 x D1	50	65	0,008	0,012	0,016	0,020	0,024	0,033	0,040	0,046	0,052	0,058	0,062	0,067	0,075
	0,5 x D1	25	30	0,005	0,008	0,010	0,013	0,016	0,022	0,026	0,031	0,035	0,038	0,042	0,045	0,051
	1,25 x D1	50	55	0,006	0,009	0,013	0,017	0,021	0,030	0,037	0,043	0,048	0,053	0,057	0,061	0,069
H	1,0 x D1	80	110	0,009	0,013	0,018	0,022	0,027	0,037	0,045	0,051	0,058	0,063	0,068	0,073	0,080
H	1,0 x D1	70	90	0,007	0,010	0,013	0,017	0,020	0,028	0,033	0,038	0,043	0,047	0,050	0,053	0,059

ПРИМЕЧАНИЕ: Ø min и Ø max рассчитываются по формуле спирального рампового фрезерования, указанной выше.

Рамповое фрезерование 30º–45º • Данные применения

Рекомендуемая подача на зуб (fz = мм/зуб) для спиральной интерполяции и рампового фрезерования − zeff = 2

Группа материалов	Макс. глубина	Скорость резания Vc (м/мин)		Диаметр D1 [Ømin–Ømax] для спиральной интерполяции (мм) и подача fz (мм/зуб)
		мин	макс	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	1,25 x D1	140	165	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,055	0,061	0,067	0,071	0,075	0,082
	1,25 x D1	140	165	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,055	0,061	0,067	0,071	0,075	0,082
	1,25 x D1	140	165	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,055	0,061	0,067	0,071	0,075	0,082
	1,25 x D1	105	120	0,007	0,011	0,015	0,020	0,024	0,033	0,040	0,046	0,052	0,058	0,062	0,067	0,075
	1,25 x D1	90	110	0,007	0,011	0,014	0,018	0,022	0,030	0,036	0,041	0,046	0,051	0,055	0,058	0,064
	1,25 x D1	70	80	0,006	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,053	0,060
	1,25 x D1	55	65	0,005	0,008	0,011	0,013	0,016	0,022	0,027	0,031	0,034	0,038	0,040	0,043	0,047
M	1,25 x D1	75	90	0,007	0,011	0,015	0,020	0,024	0,033	0,040	0,046	0,052	0,058	0,062	0,067	0,075
	1,25 x D1	50	60	0,006	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,053	0,060
	1,0 x D1	45	55	0,005	0,008	0,011	0,013	0,016	0,022	0,027	0,031	0,034	0,038	0,040	0,043	0,047
K	1,0 x D1	110	130	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,055	0,061	0,067	0,071	0,075	0,082
	1,0 x D1	100	120	0,007	0,011	0,015	0,020	0,024	0,033	0,040	0,046	0,052	0,058	0,062	0,067	0,075
	1,0 x D1	90	110	0,006	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,053	0,060
S	0,75 x D1	80	90	0,007	0,011	0,015	0,020	0,024	0,033	0,040	0,046	0,052	0,058	0,062	0,067	0,075
	0,75 x D1	55	65	0,006	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,053	0,060
	0,5 x D1	20	28	0,004	0,006	0,008	0,011	0,013	0,017	0,021	0,025	0,028	0,031	0,033	0,036	0,040
	1,25 x D1	35	45	0,005	0,008	0,010	0,014	0,017	0,024	0,029	0,034	0,038	0,042	0,046	0,049	0,055
H	1,0 x D1	75	85	0,007	0,011	0,014	0,018	0,022	0,030	0,036	0,041	0,046	0,051	0,055	0,058	0,064
H	1,0 x D1	65	75	0,005	0,008	0,011	0,013	0,016	0,022	0,027	0,031	0,034	0,038	0,040	0,043	0,047

ПРИМЕЧАНИЕ: Ø min и Ø max рассчитываются по формуле спирального рампового фрезерования, указанной выше.

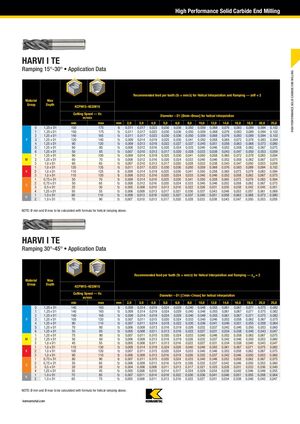

Монолитные концевые фрезы Kennametal 2024 - страница 33
