Информация о применении • Рамповое фрезерование

Линейное рамповое фрезерование

Спиральное рамповое фрезерование

ВНИМАНИЕ!

Для операций спирального рампового фрезерования минимальный и максимальный диаметры отверстия можно рассчитать по следующей формуле:

Мин. диаметр отверстия Ø = диаметр концевой фрезы × 1,1 + 2 × размер конфигурации угла (Re/CHF). Диаметр отверстия/диаметр концевой фрезы мин 1:1,15

Макс. диаметр отверстия Ø = 2 × диаметр концевой фрезы − 2 × размер конфигурации угла (Re/CHF). Диаметр отверстия/диаметр концевой фрезы макс 1:1,9

Рамповое фрезерование 0º–15º • Данные применения

Рекомендуемая подача на зуб (fz = мм/зуб) для спиральной интерполяции и рампового фрезерования − zeff = 2

Группа материалов	Макс. глубина	Скорость резания Vc (м/мин)		Диаметр D1 [Ømin–Ømax] для спиральной интерполяции (мм) и подача fz (мм/зуб)
		мин	макс	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	1,25 x D1	150	200	0,015	0,023	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	1,25 x D1	150	200	0,015	0,023	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	1,25 x D1	140	190	0,015	0,023	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	1,25 x D1	120	160	0,012	0,019	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	1,25 x D1	90	150	0,012	0,018	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	1,25 x D1	60	100	0,010	0,016	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	1,25 x D1	50	75	0,009	0,013	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
M	1,25 x D1	90	115	0,012	0,019	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	1,25 x D1	60	80	0,010	0,016	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	1,0 x D1	60	70	0,009	0,013	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
K	1,0 x D1	120	150	0,015	0,023	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	1,0 x D1	110	140	0,012	0,019	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	1,0 x D1	110	130	0,010	0,016	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
S	0,75 x D1	50	90	0,012	0,019	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	0,75 x D1	50	80	0,010	0,016	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	0,5 x D1	25	40	0,007	0,010	0,014	0,018	0,021	0,029	0,035	0,041	0,046	0,051	0,055	0,059	0,067
	1,25 x D1	50	60	0,008	0,013	0,017	0,023	0,028	0,040	0,049	0,057	0,064	0,071	0,076	0,082	0,092
H	1,0 x D1	80	140	0,012	0,018	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
H	1,0 x D1	70	120	0,009	0,013	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078

ПРИМЕЧАНИЕ: Ø min и Ø max рассчитываются по формуле спирального рампового фрезерования, указанной выше.

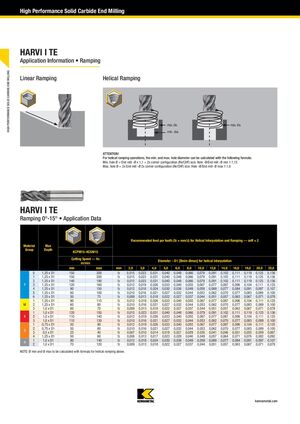

Монолитные концевые фрезы Kennametal 2024 - страница 32
