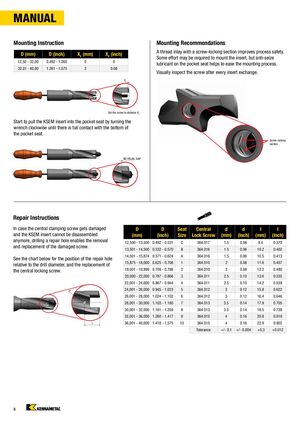

РУКОВОДСТВО

Инструкции по монтажу

D (мм) D (дюйм) XF (мм) XF (дюйм)
12,50 - 32,00 0.492 - 1.260 0 0
32,01 - 40,00 1.261 - 1.575 2 0.08

Рекомендации по монтажу

Резьбовая вставка с винтозапирающей частью повышает безопасность процесса. При монтаже пластины может потребоваться определенное усилие, но использование противозадирной смазки на месте установки помогает облегчить процесс монтажа. Визуально проверяйте винт после каждой замены пластины.

Потяните пластину KSEM в отверстие места установки, поворачивая ключ по часовой стрелке до полного контакта с дном отверстия места установки.

Без видимого зазора

Инструкции по ремонту

В случае повреждения центрального зажимного винта и невозможности разобрать пластину KSEM, просверливание отверстия для ремонта позволяет удалить и заменить поврежденный винт. Смотрите таблицу ниже с информацией о расположении отверстия для ремонта относительно диаметра сверла и замене центрального зажимного винта.

D (мм) D (дюйм) Размер места установки Центральный зажимной винт d (мм) d (дюйм) l (мм) l (дюйм)
12,500 - 13,500 0.492 - 0.531 C 364.017 1.5 0.06 9.4 0.370
13,501 - 14,500 0.532 - 0.570 B 364.016 1.5 0.06 10.2 0.402
14,501 - 15,874 0.571 - 0.624 A 364.016 1.5 0.06 10.5 0.413
15,875 - 18,000 0.625 - 0.708 1 364.010 2 0.08 11.6 0.457
18,001 - 19,999 0.709 - 0.786 2 364.010 2 0.08 12.2 0.480
20,000 - 22,000 0.787 - 0.866 3 364.011 2.5 0.10 13.6 0.535
22,001 - 24,000 0.867 - 0.944 4 364.011 2.5 0.10 14.2 0.559
24,001 - 26,000 0.945 - 1.023 5 364.012 3 0.12 15.8 0.622
26,001 - 28,000 1.024 - 1.102 6 364.012 3 0.12 16.4 0.646
28,001 - 30,000 1.103 - 1.180 7 364.013 3.5 0.14 17.9 0.705
30,001 - 32,000 1.181 - 1.259 8 364.013 3.5 0.14 18.5 0.728
32,001 - 36,000 1.260 - 1.417 9 364.015 4 0.16 20.8 0.819
36,001 - 40,000 1.418 - 1.575 10 364.015 4 0.16 22.9 0.902

Допуск: +/- 0,1 мм (+/- 0.004 дюйм) для d, +0,3 мм (+0.012 дюйм) для l
