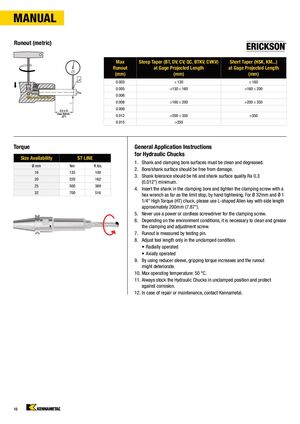

РУКОВОДСТВО

Радиальное биение (метрическая система)

Максимальное биение (мм) Крутой конус (BT, DV, CV, QC, BTKV, CVKV), на расчётной выступающей длине (мм) Короткий конус (HSK, KM...), на расчётной выступающей длине (мм)
0.003 ≤ 130 ≤ 160
0.005 >130 ≤ 160 >160 ≤ 200
0.006 >160 ≤ 200 >200 ≤ 350
0.008
0.009 >200 ≤ 350 >350
0.012
0.015 >350

Крутящий момент

Размер Ø (мм) ST LINE (Нм) ST LINE (фут·фунт)
16 135 100
20 220 162
25 500 369
32 700 516

Общие инструкции применения гидравлических патронов

  1. Поверхности хвостовика и зажимного отверстия должны быть чистыми и обезжиренными.
  2. Поверхность отверстия и хвостовика должна быть без повреждений.
  3. Допуск хвостовика должен быть h6, а качество поверхности хвостовика Ra 0.3 (0.012") минимум.
  4. Вставьте хвостовик в зажимное отверстие и затяните зажимной винт шестигранным ключом до упора. Для патрона диаметром 32 мм и 1 1/4" с высоким крутящим моментом (HT) используйте L-образный шестигранный ключ с длиной стороны примерно 200 мм (7.87").
  5. Никогда не используйте электрический или аккумуляторный отвёртку для затягивания зажимного винта.
  6. В зависимости от условий окружающей среды, необходимо регулярно чистить и смазывать зажимной и регулировочный винты.
  7. Радиальное биение измеряется испытательным штифтом.
  8. Регулируйте длину инструмента только в разожатом состоянии патрона.
    • Радиально управляемый
    • Аксиально управляемый
  9. При использовании редукционной втулки жесткость зажима увеличивается и радиальное биение может ухудшиться.
  10. Максимальная рабочая температура: 50 °C.
  11. Всегда храните гидравлические патроны в разожатом состоянии и защищайте от коррозии.
  12. В случае ремонта или технического обслуживания обратитесь в Kennametal.
