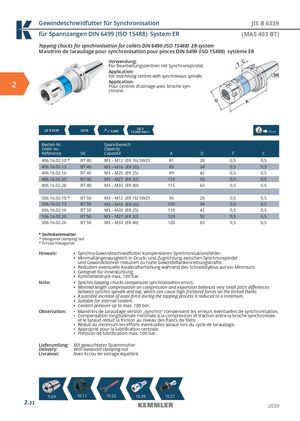

Общий каталог Kemmler 2020 - страница 92
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Gewindeschneidfutter für Synchronisation JIS B 6339
für Spannzangen DIN 6499 (ISO 15488) System ER (MAS 403 BT)
Tapping chucks for synchronisation for collets DIN 6499 (ISO 15488) ER-system
Mandrins de taraudage pour synchronisation pour pinces DIN 6499 (ISO 15488)Mandrins de taraudage pou système ER
Verwendung: Für Bearbeitungszentren mit Synchronspindel.
Application: For machining centres with synchronous spindle. 2 Application: Pour centres d‘usinage avec broche synchrone.
| JIS B 6339 | AD/B | ≤ 0,060 G6,3 15.000 min-1 | 14.04 | |||
| Bestell-Nr. Order no. Référence | SK | Spannbereich Capacity Capacité | A | D | T | C |
| 406.16.02.10 | BT 40 | M3 – M12 (ER 16) SW25 | 81 | 28 | 0,5 | 0,5 |
| 406.16.02.13 | BT 40 | M3 – M16 (ER 20) | 85 | 34 | 0,5 | 0,5 |
| 406.16.02.16 | BT 40 | M3 – M20 (ER 25) | 89 | 42 | 0,5 | 0,5 |
| 406.16.02.20 | BT 40 | M3 – M27 (ER 32) | 110 | 50 | 0,5 | 0,5 |
| 406.16.02.26 | BT 40 | M3 – M33 (ER 40) | 115 | 63 | 0,5 | 0,5 |
| 506.16.02.10 | BT 50 | M3 – M12 (ER 16) SW25 | 95 | 28 | 0,5 | 0,5 |
| 506.16.02.13 | BT 50 | M3 – M16 (ER 20) | 100 | 34 | 0,5 | 0,5 |
| 506.16.02.16 | BT 50 | M3 – M20 (ER 25) | 110 | 42 | 0,5 | 0,5 |
| 506.16.02.20 | BT 50 | M3 – M27 (ER 32) | 120 | 50 | 0,5 | 0,5 |
| 506.16.02.26 | BT 50 | M3 – M33 (ER 40) | 120 | 63 | 0,5 | 0,5 |
- Sechskantmutter
- Hexagonal clamping nut
- Écrous hexagonal
Hinweis: Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel
und Gewindebohrer reduziert zu hohe Gewindefl ankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Note: Synchro tapping chucks compensate synchronisation errors.
- Minimal length compensation on compression and expansion balances very small pitch diff erences
between synchro spindle and tap, which can cause high frictional forces on the thread fl anks.
- A possible increase of axial force during the tapping process is reduced to a minimum.
- Suitable for internal coolant.
- Coolant pressure up to max. 100 bar.
Observation: Mandrins de taraudage version „synchro“ compensent les erreurs éventuelles de synchronisation.
- Compensation longitudinale minimale à la compression et traction entre la broche synchronisée
et le taraud réduit la friction au niveau des fl ancs de fi lets.
- Réduit au minimum les eff orts éventuelles axiaux lors du cycle de taraudage.
- Approprié pour la lubrifi cation centrale.
- Pression de lubrifi cation max. 100 bar.
| Lieferumfang: | Mit gewuchteter Spannmutter |
| Delivery: | With balanced clamping nut |
| Livraison: | Avec écrou de serrage équilibré |
