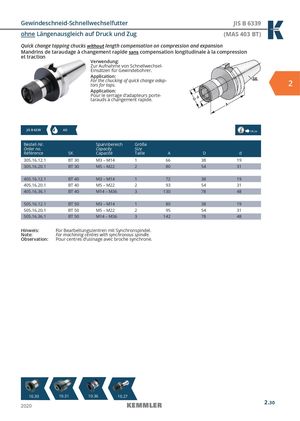

Gewindeschneid-Schnellwechselfutter JIS B 6339
ohne Längenausgleich auf Druck und Zug (MAS 403 BT)
Quick change tapping chucks without length compensation on compression and expansion
Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression
et traction
Verwendung: Zur Aufnahme von Schnellwechsel- Einsätzen für Gewindebohrer.
Application:
For the chucking of quick change adap- 2
tors for taps.
Application: Pour le serrage d‘adapteurs portetarauds à changement rapide.
JIS B 6339 AD G6,3
≤ 0,005 15.000 min-1 14.04
| Bestell-Nr. Order no. Référence | SK | Spannbereich Capacity Capacité | Größe Size Taille | A | D | d |
| 305.16.12.1 | BT 30 | M3 – M14 | 1 | 66 | 38 | 19 |
| 305.16.20.1 | BT 30 | M5 – M22 | 2 | 80 | 54 | 31 |
| 405.16.12.1 | BT 40 | M3 – M14 | 1 | 72 | 38 | 19 |
| 405.16.20.1 | BT 40 | M5 – M22 | 2 | 93 | 54 | 31 |
| 405.16.36.1 | BT 40 | M14 – M36 | 3 | 130 | 78 | 48 |
| 505.16.12.1 | BT 50 | M3 – M14 | 1 | 80 | 38 | 19 |
| 505.16.20.1 | BT 50 | M5 – M22 | 2 | 95 | 54 | 31 |
| 505.16.36.1 | BT 50 | M14 – M36 | 3 | 142 | 78 | 48 |
Hinweis: Für Bearbeitungszentren mit Synchronspindel.
Note: For machining centres with synchronous spindle.
Observation: Pour centres d‘usinage avec broche synchrone.
