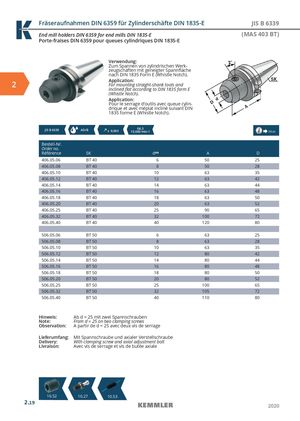

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E JIS B 6339
End mill holders DIN 6359 for end mills DIN 1835-E (MAS 403 BT)
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfl äche nach DIN 1835 Form E (Whistle Notch). 2 Application: For mounting straight-shank tools and inclined fl at according to DIN 1835 form E (Whistle Notch).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch).
JIS B 6339 AD/B G6,3
≤ 0,003 15.000 min-1 14.
04
| Bestell-Nr. Order no. Référence | SK | dH4 | A | D |
| 406.05.06 | BT 40 | 6 | 50 | 25 |
| 406.05.08 | BT 40 | 8 | 50 | 28 |
| 406.05.10 | BT 40 | 10 | 63 | 35 |
| 406.05.12 | BT 40 | 12 | 63 | 42 |
| 406.05.14 | BT 40 | 14 | 63 | 44 |
| 406.05.16 | BT 40 | 16 | 63 | 48 |
| 406.05.18 | BT 40 | 18 | 63 | 50 |
| 406.05.20 | BT 40 | 20 | 63 | 52 |
| 406.05.25 | BT 40 | 25 | 90 | 65 |
| 406.05.32 | BT 40 | 32 | 100 | 72 |
| 406.05.40 | BT 40 | 40 | 120 | 80 |
| 506.05.06 | BT 50 | 6 | 63 | 25 |
| 506.05.08 | BT 50 | 8 | 63 | 28 |
| 506.05.10 | BT 50 | 10 | 63 | 35 |
| 506.05.12 | BT 50 | 12 | 80 | 42 |
| 506.05.14 | BT 50 | 14 | 80 | 44 |
| 506.05.16 | BT 50 | 16 | 80 | 48 |
| 506.05.18 | BT 50 | 18 | 80 | 50 |
| 506.05.20 | BT 50 | 20 | 80 | 52 |
| 506.05.25 | BT 50 | 25 | 100 | 65 |
| 506.05.32 | BT 50 | 32 | 105 | 72 |
| 506.05.40 | BT 50 | 40 | 110 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: Mit Spannschraube und axialer Verstellschraube | |
| Delivery: | With clamping screw and axial adjustment bolt |
| Livraison: | Avec vis de serrage et vis de butée axiale |
