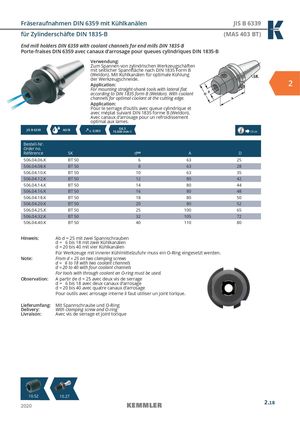

Общий каталог Kemmler 2020 - страница 79

Fräseraufnahmen DIN 6359 mit Kühlkanälen JIS B 6339 für Zylinderschäfte DIN 1835-B (MAS 403 BT) End mill holders DIN 6359 with coolant channels for end mills DIN 1835-B Porte-fraises DIN 6359 avec canaux d‘arrosage pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Mit Kühlkanälen für optimale Kühlung der Werkzeugschneide.Application: 2 For mounting straight-shank tools with lateral flat according to DIN 1835 form B (Weldon). With coolant channels for optimal coolant at the cutting edge. Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). Avec canaux d‘arrosage pour un refroidissement optimal aux lames. JIS B 6339 AD/B  ≤  0,003 G6,315.000 min-1 13.04 Bestell-Nr. Order no. Référence SK dH4 A D 506.04.06.K BT 50 6 63 25 506.04.08.K BT 50 8 63 28 506.04.10.K BT 50 10 63 35 506.04.12.K BT 50 12 80 42 506.04.14.K BT 50 14 80 44 506.04.16.K BT 50 16 80 48 506.04.18.K BT 50 18 80 50 506.04.20.K BT 50 20 80 52 506.04.25.K BT 50 25 100 65 506.04.32.K BT 50 32 105 72 506.04.40.K BT 50 40 110 80 Hinweis: Ab d = 25 mit zwei Spannschrauben d =  6 bis 18 mit zwei Kühlkanälen d = 20 bis 40 mit vier Kühlkanälen Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetzt werden. Note: From d = 25 on two clamping screws d =  6 to 18 with two coolant channels d = 20 to 40 with four coolant channels For tools with through coolant an O-ring must be used. Observation: A partir de d = 25 avec deux vis de serrage d =  6 bis 18 avec deux canaux d‘arrosage d = 20 bis 40 avec quatre canaux d‘arrosage Pour outils avec arrosage interne il faut utiliser un joint torique. Lieferumfang: Mit Spannschraube und O-Ring Delivery: With clamping screw and O-ring Livraison: Avec vis de serrage et joint torique 10.52 10.27 2020 2.18
