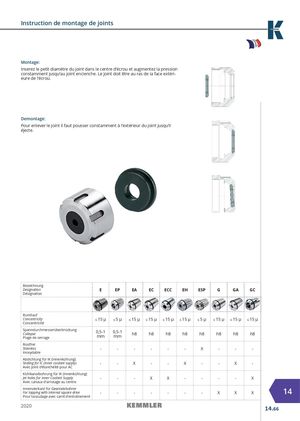

Instruction de montage de joints Montage: Inserez le petit diamètre du joint dans le centre d‘écrou et augmentez la pression constamment jusqu‘au joint enclenche. Le joint doit être au ras de la face extéri- eure de l‘écrou. Demontage: Pour enlever le joint il faut pousser constamment à l‘extérieur du joint jusqu‘il éjecte. Bezeichnung Designation E EP EA EC ECC EH ESP G GA GC Désignation Rundlauf Concentricity ≤ 15 μ ≤5 μ ≤ 15 μ ≤ 15 μ ≤ 15 μ ≤ 15 μ ≤5 μ ≤ 15 μ ≤ 15 μ ≤ 15 μ Concentricité SpanndurchmesserüberbrückungCollapsePlage de serrage0,5-10,5-1mmmmh8 h8 h8 h8 h8 h8 h8 h8 Rostfrei Stainless - - - - - - X - - - Inoxydable Abdichtung für IK (Innenkühlung) Sealing for IC (inner coolant supply) - - X - - X - - X - Avec joint d’étanchéité pour AC Kühlkanalbohrung für IK (Innenkühlung) Jet holes for Inner Coolant Supply - - - X X - - - - X Avec canaux d‘arrosage au centre Innenvierkant für GewindebohrerFor tapping with internal square drive--- - - - - X X X 14 Pour taraudage avec carré d’entraînement 2020 14.66
