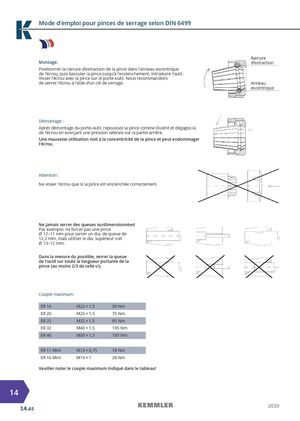

Mode d‘emploi pour pinces de serrage selon DIN 6499 Rainure Montage: d‘extraction Positionner la rainure d‘extraction de la pince dans l‘anneau excentrique de l‘écrou, puis basculer la pince jusqu‘à l‘enclenchement. Introduire l‘outil. Visser l‘écrou avec la pince sur le porte-outil. Nous recommandons de serrer l‘écrou à l‘aide d‘un clé de serrage. Anneau excentrique Démontage : Aprés démontage du porte-outil, repoussez la pince comme illustré et dégagez-la de l‘écrou en exerçant une pression latérale sur la partie arrière. Une mauvaise utilisation nuit à la concentricité de la pince et peut endommager l‘écrou. Attention : Ne visser l‘écrou que si la pince est enclenchée correctement. Ne jamais serrer des queues surdimensionnées! Par exemple: ne forcer pas une pince Ø 12–11 mm pour serrer un dia. de queue de 12,2 mm, mais utiliser le dia. supérieur soit Ø 13–12 mm. Dans la mesure du possible, serrer la queue de l‘outil sur toute la longueur portante de la pince (au moins 2/3 de celle-ci). Couple maximum ER 16 M22 × 1,5 50 Nm ER 20 M25 × 1,5 75 Nm ER 25 M32 × 1,5 85 Nm ER 32 M40 × 1,5 105 Nm ER 40 M50 × 1,5 150 Nm ER 11 Mini M13 × 0,75 18 Nm ER 16 Mini M19 × 1 28 Nm Veuiller noter le couple maximum indiqué dans le tableau! 14 14.65 2020
