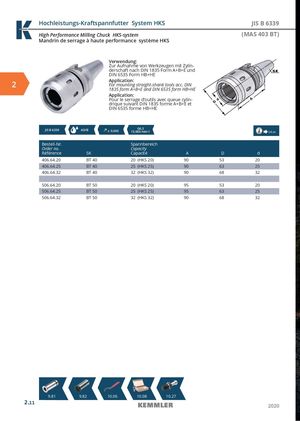

Hochleistungs-Kraftspannfutter System HKS JIS B 6339
High Performance Milling Chuck HKS-system (MAS 403 BT)
Mandrin de serrage à haute performance système HKS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HB+HE 2 Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HB+HE
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HB+HE
| JIS B 6339 | AD/B | ≤ 0,003 | G6,3 15.000 min-1 | 14.04 | ||
| Bestell-Nr. Order no. Référence | SK | Spannbereich Capacity Capacité | A | D | d | |
| 406.64.20 | BT 40 | 20 (HKS 20) | 90 | 53 | 20 | |
| 406.64.25 | BT 40 | 25 (HKS 25) | 90 | 63 | 25 | |
| 406.64.32 | BT 40 | 32 (HKS 32) | 90 | 68 | 32 | |
| 506.64.20 | BT 50 | 20 (HKS 20) | 95 | 53 | 20 | |
| 506.64.25 | BT 50 | 25 (HKS 25) | 95 | 63 | 25 | |
| 506.64.32 | BT 50 | 32 (HKS 32) | 90 | 68 | 32 |
