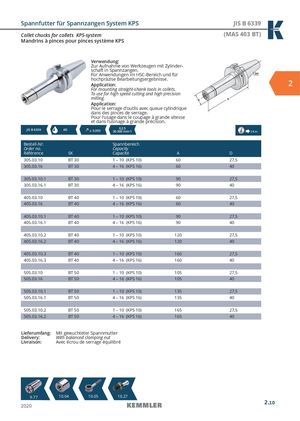

Spannfutter für Spannzangen System KPS JIS B 6339

Collet chucks for collets KPS-system (MAS 403 BT)

Mandrins à pinces pour pinces système KPS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Für Anwendungen im HSC-Bereich und für

hochpräzise Bearbeitungsergebnisse. 2

Application: For mounting straight-shank tools in collets. To use for high speed cutting and high precision milling.

Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.

JIS B 6339 ADG2,5 

≤ 0,003 30.000 min-1 14.

04

Bestell-Nr. Order no. RéférenceSKSpannbereich Capacity CapacitéAD
305.03.10BT 301 – 10 (KPS 10)6027,5
305.03.16BT 304 – 16 (KPS 16)6040
305.03.10.1BT 301 – 10 (KPS 10)9027,5
305.03.16.1BT 304 – 16 (KPS 16)9040
405.03.10BT 401 – 10 (KPS 10)6027,5
405.03.16BT 404 – 16 (KPS 16)6040
405.03.10.1BT 401 – 10 (KPS 10)9027,5
405.03.16.1BT 404 – 16 (KPS 16)9040
405.03.10.2BT 401 – 10 (KPS 10)12027,5
405.03.16.2BT 404 – 16 (KPS 16)12040
405.03.10.3BT 401 – 10 (KPS 10)16027,5
405.03.16.3BT 404 – 16 (KPS 16)16040
505.03.10BT 501 – 10 (KPS 10)10527,5
505.03.16BT 504 – 16 (KPS 16)10540
505.03.10.1BT 501 – 10 (KPS 10)13527,5
505.03.16.1BT 504 – 16 (KPS 16)13540
505.03.10.2BT 501 – 10 (KPS 10)16527,5
505.03.16.2BT 504 – 16 (KPS 16)16540

Lieferumfang: Mit gewuchteter Spannmutter

Delivery: With balanced clamping nut

Livraison: Avec écrou de serrage équilibré
