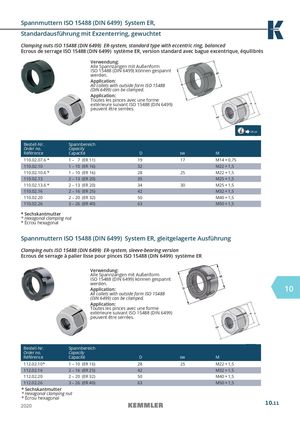

Spannmuttern ISO 15488 (DIN 6499) System ER, Standardausführung mit Exzenterring, gewuchtet Clamping nuts ISO 15488 (DIN 6499) ER-system, standard type with eccentric ring, balanced Ecrous de serrage ISO 15488 (DIN 6499) système ER, version standard avec bague excentrique, équilibrés Verwendung: Alle Spannzangen mit Außenform ISO 15488 (DIN 6499) können gespannt werden. Application: All collets with outside form ISO 15488 (DIN 6499) can be clamped. Application: Toutes les pinces avec une forme extérieure suivant ISO 15488 (DIN 6499) peuvent être serrées. 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité D sw M 110.02.07.6 * 1 –  7 (ER 11) 19 17 M14 × 0,75 110.02.10 1 – 10 (ER 16) 32 M22 × 1,5 110.02.10.6 * 1 – 10 (ER 16) 28 25 M22 × 1,5 110.02.13 2 – 13 (ER 20) 35 M25 × 1,5 110.02.13.6 * 2 – 13 (ER 20) 34 30 M25 × 1,5 110.02.16 2 – 16 (ER 25) 42 M32 × 1,5 110.02.20 2 – 20 (ER 32) 50 M40 × 1,5 110.02.26 3 – 26 (ER 40) 63 M50 × 1,5 * Sechskantmutter * Hexagonal clamping nut * Écrou hexagonal Spannmuttern ISO 15488 (DIN 6499) System ER, gleitgelagerte Ausführung Clamping nuts ISO 15488 (DIN 6499) ER-system, sleeve-bearing version Ecrous de serrage à palier lisse pour pinces ISO 15488 (DIN 6499) système ER Verwendung: Alle Spannzangen mit Außenform ISO 15488 (DIN 6499) können gespannt werden. Application: 10 All collets with outside form ISO 15488 (DIN 6499) can be clamped. Application: Toutes les pinces avec une forme extérieure suivant ISO 15488 (DIN 6499) peuvent être serrées. Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité D sw M 112.02.10* 1 – 10 (ER 16) 28 25 M22 × 1,5 112.02.16 2 – 16 (ER 25) 42 M32 × 1,5 112.02.20 2 – 20 (ER 32) 50 M40 × 1,5 112.02.26 3 – 26 (ER 40) 63 M50 × 1,5 * Sechskantmutter * Hexagonal clamping nut * Écrou hexagonal 2020 10.11
