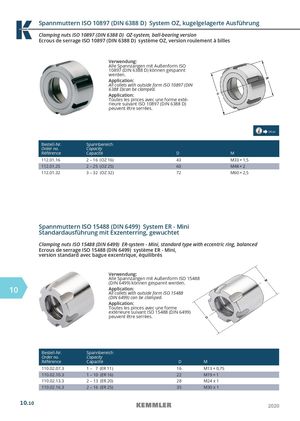

Spannmuttern ISO 10897 (DIN 6388 D) System OZ, kugelgelagerte Ausführung
Clamping nuts ISO 10897 (DIN 6388 D) OZ-system, ball-bearing version
Ecrous de serrage ISO 10897 (DIN 6388 D) système OZ, version roulement à billes
Verwendung: Alle Spannzangen mit Außenform ISO 10897 (DIN 6388 D) können gespannt werden.
Application: All collets with outside form ISO 10897 (DIN 6388 D)can be clamped.
Application: Toutes les pinces avec une forme extérieure suivant ISO 10897 (DIN 6388 D) peuvent être serrées.
14. 04
| Bestell-Nr. | Spannbereich | ||
| Order no. | Capacity | ||
| Référence | Capacité | D | M |
| 112.01.16 | 2 – 16 (OZ 16) | 43 | M33 × 1,5 |
| 112.01.25 | 2 – 25 (OZ 25) | 60 | M48 × 2 |
| 112.01.32 | 3 – 32 (OZ 32) | 72 | M60 × 2,5 |
Spannmuttern ISO 15488 (DIN 6499) System ER - Mini
Standardausführung mit Exzenterring, gewuchtet
Clamping nuts ISO 15488 (DIN 6499) ER-system - Mini, standard type with eccentric ring, balanced
Ecrous de serrage ISO 15488 (DIN 6499) système ER - Mini,
version standard avec bague excentrique, équilibrés
Verwendung: Alle Spannzangen mit Außenform ISO 15488 5488 (DIN 6499) können gespannt werden. 10 Application: All collets with outside form ISO 15488 (DIN 6499) can be clamped.
Application: Toutes les pinces avec une forme extérieure suivant ISO 15488 (DIN 6499) peuvent être serrées.
| Bestell-Nr. | Spannbereich | ||
| Order no. Référence | Capacity Capacité | D | M |
| 110.02.07.3 | 1 – 7 (ER 11) | 16 | M13 × 0,75 |
| 110.02.10.3 | 1 – 10 (ER 16) | 22 | M19 × 1 |
| 110.02.13.3 | 2 – 13 (ER 20) | 28 | M24 x 1 |
| 110.02.16.3 | 2 – 16 (ER 25) | 35 | M30 x 1 |
