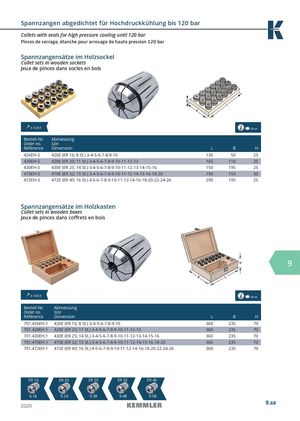

Общий каталог Kemmler 2020 - страница 391

Spannzangen abgedichtet für Hochdruckkühlung bis 120 bar Collets with seals for high pressure cooling until 120 bar Pinces de serrage, étanche pour arrosage de haute pression 120 bar Spannzangensätze im Holzsockel Collet sets in wooden sockets Jeux de pinces dans socles en bois  ≤  0,015 14.04 Bestell-Nr. Abmessung Order no. Size Référence Dimension L B H 426EH-S 426E (ER 16; 8 St.) 3-4-5-6-7-8-9-10 130 50 25 428EH-S 428E (ER 20; 11 St.) 3-4-5-6-7-8-9-10-11-12-13 165 110 25 430EH-S 430E (ER 25; 14 St.) 3-4-5-6-7-8-9-10-11-12-13-14-15-16 150 195 25 470EH-S 470E (ER 32; 15 St.) 3-4-5-6-7-8-9-10-11-12-14-15-16-18-20 190 150 30 472EH-S 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26 290 195 25 Spannzangensätze im Holzkasten Collet sets in wooden boxes Jeux de pinces dans coffrets en bois 9  ≤  0,015 14.04 Bestell-Nr. Abmessung Order no. Size Référence Dimension L B H 701.426EH.1 426E (ER 16; 8 St.) 3-4-5-6-7-8-9-10 360 235 70 701.428EH.1 428E (ER 20; 11 St.) 3-4-5-6-7-8-9-10-11-12-13 360 235 70 701.430EH.1 430E (ER 25; 14 St.) 3-4-5-6-7-8-9-10-11-12-13-14-15-16 360 235 70 701.470EH.1 470E (ER 32; 15 St.) 3-4-5-6-7-8-9-10-11-12-14-15-16-18-20 360 235 70 701.472EH.1 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26 360 235 70 ER 16 ER 20 ER 25 ER 32 ER 40 9.18 9.24 9.38 9.48 9.58 2020 9.68
