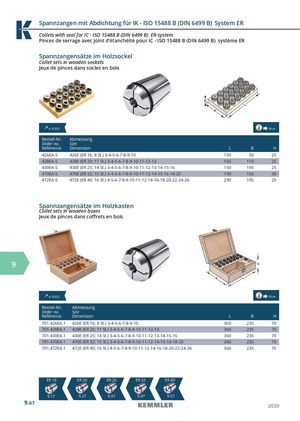

Общий каталог Kemmler 2020 - страница 390

Spannzangen mit Abdichtung für IK - ISO 15488 B (DIN 6499 B) System ER Collets with seal for IC - ISO 15488 B (DIN 6499 B) ER-system Pinces de serrage avec joint d’étanchéité pour IC - ISO 15488 B (DIN 6499 B) système ER Spannzangensätze im Holzsockel Collet sets in wooden sockets Jeux de pinces dans socles en bois  ≤  0,015 14.04 Bestell-Nr. Abmessung Order no. Size Référence Dimension L B H 426EA-S 426E (ER 16; 8 St.) 3-4-5-6-7-8-9-10 130 50 25 428EA-S 428E (ER 20; 11 St.) 3-4-5-6-7-8-9-10-11-12-13 165 110 25 430EA-S 430E (ER 25; 14 St.) 3-4-5-6-7-8-9-10-11-12-13-14-15-16 150 195 25 470EA-S 470E (ER 32; 15 St.) 3-4-5-6-7-8-9-10-11-12-14-15-16-18-20 190 150 30 472EA-S 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26 290 195 25 Spannzangensätze im Holzkasten Collet sets in wooden boxes Jeux de pinces dans coffrets en bois 9  ≤  0,015 14.04 Bestell-Nr. Abmessung Order no. Size Référence Dimension L B H 701.426EA.1 426E (ER 16; 8 St.) 3-4-5-6-7-8-9-10 360 235 70 701.428EA.1 428E (ER 20; 11 St.) 3-4-5-6-7-8-9-10-11-12-13 360 235 70 701.430EA.1 430E (ER 25; 14 St.) 3-4-5-6-7-8-9-10-11-12-13-14-15-16 360 235 70 701.470EA.1 470E (ER 32; 15 St.) 3-4-5-6-7-8-9-10-11-12-14-15-16-18-20 360 235 70 701.472EA.1 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26 360 235 70 ER 16 ER 20 ER 25 ER 32 ER 40 9.17 9.27 9.37 9.47 9.57 9.67 2020
