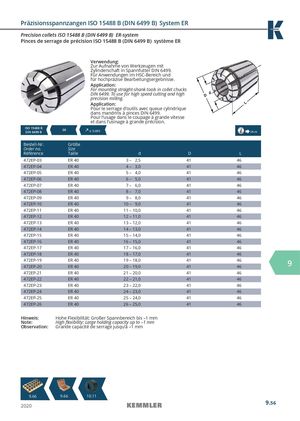

Общий каталог Kemmler 2020 - страница 379
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Pinces de serrage de précision ISO 15488 B (DIN 6499 B) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488 B
ER ≤ 0,005 14.
DIN 6499 B 04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 472EP-03 | ER 40 | 3 – 2,5 | 41 | 46 |
| 472EP-04 | ER 40 | 4 – 3,0 | 41 | 46 |
| 472EP-05 | ER 40 | 5 – 4,0 | 41 | 46 |
| 472EP-06 | ER 40 | 6 – 5,0 | 41 | 46 |
| 472EP-07 | ER 40 | 7 – 6,0 | 41 | 46 |
| 472EP-08 | ER 40 | 8 – 7,0 | 41 | 46 |
| 472EP-09 | ER 40 | 9 – 8,0 | 41 | 46 |
| 472EP-10 | ER 40 | 10 – 9,0 | 41 | 46 |
| 472EP-11 | ER 40 | 11 – 10,0 | 41 | 46 |
| 472EP-12 | ER 40 | 12 – 11,0 | 41 | 46 |
| 472EP-13 | ER 40 | 13 – 12,0 | 41 | 46 |
| 472EP-14 | ER 40 | 14 – 13,0 | 41 | 46 |
| 472EP-15 | ER 40 | 15 – 14,0 | 41 | 46 |
| 472EP-16 | ER 40 | 16 – 15,0 | 41 | 46 |
| 472EP-17 | ER 40 | 17 – 16,0 | 41 | 46 |
| 472EP-18 | ER 40 | 18 – 17,0 | 41 | 46 |
| 472EP-19 | ER 40 | 19 – 18,0 | 41 | 46 |
| 472EP-20 | ER 40 | 20 – 19,0 | 41 | 46 |
| 472EP-21 | ER 40 | 21 – 20,0 | 41 | 46 |
| 472EP-22 | ER 40 | 22 – 21,0 | 41 | 46 |
| 472EP-23 | ER 40 | 23 – 22,0 | 41 | 46 |
| 472EP-24 | ER 40 | 24 – 23,0 | 41 | 46 |
| 472EP-25 | ER 40 | 25 – 24,0 | 41 | 46 |
| 472EP-26 | ER 40 | 26 – 25,0 | 41 | 46 |
Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm
Note: High fl exibility: Large holding capacity up to –1 mm
Observation: Grande capacité de serrage jusqu‘à –1 mm
