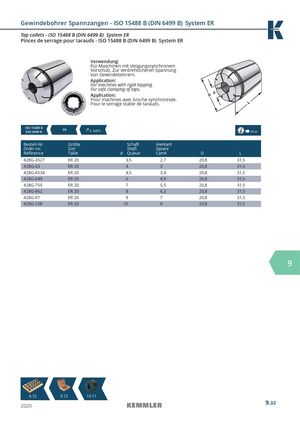

Pinces de serrage pour tarauds - ISO 15488 B (DIN 6499 B) System ER
Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern.
Application: For machines with rigid tapping. For safe clamping of taps.
Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds.
ISO 15488 B
ER ≤ 0,015
DIN 6499 B 14.04
| Bestell-Nr. Order no. Référence | Größe Size Taille | Schaft Shaft d Queue | Vierkant Square Carré | D | L |
| 428G-3527 | ER 20 | 3,5 | 2,7 | 20,8 | 31,5 |
| 428G-43 | ER 20 | 4 | 3 | 20,8 | 31,5 |
| 428G-4534 | ER 20 | 4,5 | 3,4 | 20,8 | 31,5 |
| 428G-649 | ER 20 | 6 | 4,9 | 20,8 | 31,5 |
| 428G-755 | ER 20 | 7 | 5,5 | 20,8 | 31,5 |
| 428G-862 | ER 20 | 8 | 6,2 | 20,8 | 31,5 |
| 428G-97 | ER 20 | 9 | 7 | 20,8 | 31,5 |
| 428G-108 | ER 20 | 10 | 8 | 20,8 | 31,5 |
