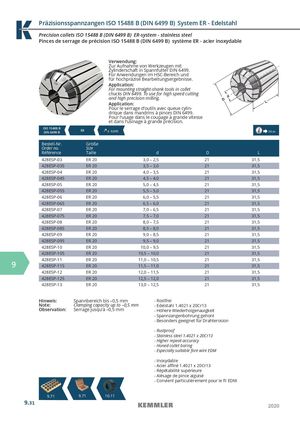

Общий каталог Kemmler 2020 - страница 354
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Pinces de serrage de précision ISO 15488 B (DIN 6499 B) système ER - acier inoxydable
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.
ISO 15488 B
ER ≤ 0,005 14.
DIN 6499 B 04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 428ESP-03 | ER 20 | 3,0 – 2,5 | 21 | 31,5 |
| 428ESP-035 | ER 20 | 3,5 – 3,0 | 21 | 31,5 |
| 428ESP-04 | ER 20 | 4,0 – 3,5 | 21 | 31,5 |
| 428ESP-045 | ER 20 | 4,5 – 4,0 | 21 | 31,5 |
| 428ESP-05 | ER 20 | 5,0 – 4,5 | 21 | 31,5 |
| 428ESP-055 | ER 20 | 5,5 – 5,0 | 21 | 31,5 |
| 428ESP-06 | ER 20 | 6,0 – 5,5 | 21 | 31,5 |
| 428ESP-065 | ER 20 | 6,5 – 6,0 | 21 | 31,5 |
| 428ESP-07 | ER 20 | 7,0 – 6,5 | 21 | 31,5 |
| 428ESP-075 | ER 20 | 7,5 – 7,0 | 21 | 31,5 |
| 428ESP-08 | ER 20 | 8,0 – 7,5 | 21 | 31,5 |
| 428ESP-085 | ER 20 | 8,5 – 8,0 | 21 | 31,5 |
| 428ESP-09 | ER 20 | 9,0 – 8,5 | 21 | 31,5 |
| 428ESP-095 | ER 20 | 9,5 – 9,0 | 21 | 31,5 |
| 428ESP-10 | ER 20 | 10,0 – 9,5 | 21 | 31,5 |
| 428ESP-105 | ER 20 | 10,5 – 10,0 | 21 | 31,5 |
| 428ESP-11 | ER 20 | 11,0 – 10,5 | 21 | 31,5 |
| 428ESP-115 | ER 20 | 11,5 – 11,0 | 21 | 31,5 |
| 428ESP-12 | ER 20 | 12,0 – 11,5 | 21 | 31,5 |
| 428ESP-125 | ER 20 | 12,5 – 12,0 | 21 | 31,5 |
| 428ESP-13 | ER 20 | 13,0 – 12,5 | 21 | 31,5 |
| Hinweis: | Spannbereich bis –0,5 mm | - Rostfrei |
| Note: | Clamping capacity up to –0,5 mm | - Edelstahl 1.4021 x 20Cr13 |
| Observation: | Serrage jusqu‘à –0,5 mm | - Höhere Wiederholgenauigkeit |
- Spannzangenbohrung gehont - Besonders geeignet für Drahterosion - Rustproof - Stainless steel 1.4021 x 20Cr13
- Higher repeat-accuracy - Honed collet boring - Especially suitable fore wire EDM - Inoxydable - Acier affi né 1.4021 x 20Cr13 - Répétabilité supérieure - Alésage de pince aiguisé - Convient particulièrement pour le fi l EDM
