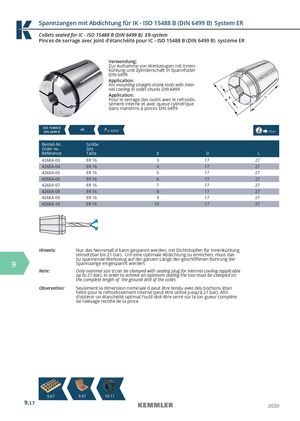

Pinces de serrage avec joint d’étanchéité pour IC - ISO 15488 B (DIN 6499 B) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung und Zylinderschaft in Spannfutter DIN 6499
Application: For mounting straight-shank tools with internal cooling in collet chucks DIN 6499
Application: Pour le serrage des outils avec le refroidissement interne et avec queue cylindrique dans mandrins à pinces DIN 6499
ISO 15488 B
ER ≤ 0,015
DIN 6499 B 14.04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 426EA-03 | ER 16 | 3 | 17 | 27 |
| 426EA-04 | ER 16 | 4 | 17 | 27 |
| 426EA-05 | ER 16 | 5 | 17 | 27 |
| 426EA-06 | ER 16 | 6 | 17 | 27 |
| 426EA-07 | ER 16 | 7 | 17 | 27 |
| 426EA-08 | ER 16 | 8 | 17 | 27 |
| 426EA-09 | ER 16 | 9 | 17 | 27 |
| 426EA-10 | ER 16 | 10 | 17 | 27 |
| Hinweis: | Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung |
| (einsetzbar bis 21 bar). Um eine optimale Abdichtung zu erreichen, muss das | |
| 9 | zu spannende Werkzeug auf der ganzen Länge der geschliff enen Bohrung der |
| Spannzange eingespannt werden. | |
| Note: | Only nominal size d can be clamped with sealing plug for internal cooling (applicable |
| up to 21 bar). In order to achieve an optimum sealing the tool must be clamped on | |
| the complete length of the ground drill of the collet. | |
| Observation: | Seulement la dimension nominale d peut être tendu avec des bochons ‘étan |
héité pour le refroidissement interne (peut être utilisé jusqu‘à 21 bar). Afi n d‘obtenir un étanchéité optimal l‘outil doit être serré sur la lon gueur complète de l‘alésage rectifi é de la pince.
