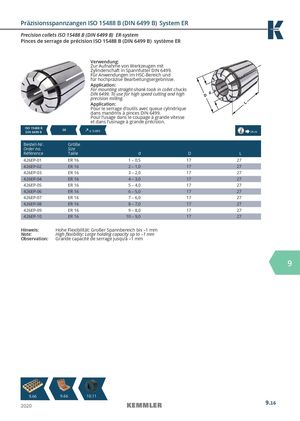

Pinces de serrage de précision ISO 15488 B (DIN 6499 B) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488 B
ER ≤ 0,005 14.
DIN 6499 B 04 Bestell-Nr. Größe Order no. Size
| Référence | Taille | d D | L | |
| 426EP-01 | ER 16 | 1 – 0,5 | 17 | 27 |
| 426EP-02 | ER 16 | 2 – 1,0 | 17 | 27 |
| 426EP-03 | ER 16 | 3 – 2,0 | 17 | 27 |
| 426EP-04 | ER 16 | 4 – 3,0 | 17 | 27 |
| 426EP-05 | ER 16 | 5 – 4,0 | 17 | 27 |
| 426EP-06 | ER 16 | 6 – 5,0 | 17 | 27 |
| 426EP-07 | ER 16 | 7 – 6,0 | 17 | 27 |
| 426EP-08 | ER 16 | 8 – 7,0 | 17 | 27 |
| 426EP-09 | ER 16 | 9 – 8,0 | 17 | 27 |
| 426EP-10 | ER 16 | 10 – 9,0 | 17 | 27 |
Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm
Note: High fl exibility: Large holding capacity up to –1 mm
Observation: Grande capacité de serrage jusqu‘à –1 mm
