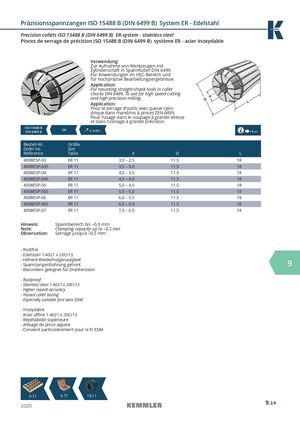

Pinces de serrage de précision ISO 15488 B (DIN 6499 B) système ER - acier inoxydable
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488 B
ER ≤ 0,005 14.
DIN 6499 B 04 Bestell-Nr. Größe Order no. Size
| Référence | Taille | d | D L | |
| 4008ESP-03 | ER 11 | 3,0 – 2,5 | 11,5 | 18 |
| 4008ESP-035 | ER 11 | 3,5 – 3,0 | 11,5 | 18 |
| 4008ESP-04 | ER 11 | 4,0 – 3,5 | 11,5 | 18 |
| 4008ESP-045 | ER 11 | 4,5 – 4,0 | 11,5 | 18 |
| 4008ESP-05 | ER 11 | 5,0 – 4,5 | 11,5 | 18 |
| 4008ESP-055 | ER 11 | 5,5 – 5,0 | 11,5 | 18 |
| 4008ESP-06 | ER 11 | 6,0 – 5,5 | 11,5 | 18 |
| 4008ESP-065 | ER 11 | 6,5 – 6,0 | 11,5 | 18 |
| 4008ESP-07 | ER 11 | 7,0 – 6,5 | 11,5 | 18 |
Hinweis: Spannbereich bis –0,5 mm
Note: Clamping capacity up to –0,5 mm
Observation: Serrage jusqu‘à –0,5 mm
- Rostfrei - Edelstahl 1.4021 x 20Cr13 - Höhere Wiederholgenauigkeit 9 - Spannzangenbohrung gehont - Besonders geeignet für Drahterosion - Rustproof - Stainless steel 1.4021 x 20Cr13 - Higher repeat-accuracy - Honed collet boring - Especially suitable fore wire EDM - Inoxydable - Acier affi né 1.4021 x 20Cr13 - Répétabilité supérieure - Alésage de pince aiguisé - Convient particulièrement pour le fi l EDM
