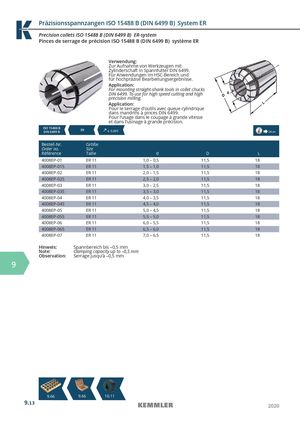

Pinces de serrage de précision ISO 15488 B (DIN 6499 B) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488 B
ER ≤ 0,005
DIN 6499 B 14. 04 Bestell-Nr. Größe Order no. Size
| Référence | Taille | d | D L | |
| 4008EP-01 | ER 11 | 1,0 – 0,5 | 11,5 | 18 |
| 4008EP-015 | ER 11 | 1,5 – 1,0 | 11,5 | 18 |
| 4008EP-02 | ER 11 | 2,0 – 1,5 | 11,5 | 18 |
| 4008EP-025 | ER 11 | 2,5 – 2,0 | 11,5 | 18 |
| 4008EP-03 | ER 11 | 3,0 – 2,5 | 11,5 | 18 |
| 4008EP-035 | ER 11 | 3,5 – 3,0 | 11,5 | 18 |
| 4008EP-04 | ER 11 | 4,0 – 3,5 | 11,5 | 18 |
| 4008EP-045 | ER 11 | 4,5 – 4,0 | 11,5 | 18 |
| 4008EP-05 | ER 11 | 5,0 – 4,5 | 11,5 | 18 |
| 4008EP-055 | ER 11 | 5,5 – 5,0 | 11,5 | 18 |
| 4008EP-06 | ER 11 | 6,0 – 5,5 | 11,5 | 18 |
| 4008EP-065 | ER 11 | 6,5 – 6,0 | 11,5 | 18 |
| 4008EP-07 | ER 11 | 7,0 – 6,5 | 11,5 | 18 |
Hinweis: Spannbereich bis –0,5 mm
Note: Clamping capacity up to –0,5 mm
Observation: Serrage jusqu‘à –0,5 mm
