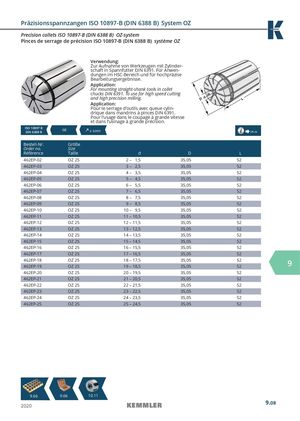

Pinces de serrage de précision ISO 10897-B (DIN 6388 B) système OZ
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6391. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6391. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6391. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 10897 B
OZ ≤ 0,005 14.
DIN 6388 B 04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 462EP-02 | OZ 25 | 2 – 1,5 | 35,05 | 52 |
| 462EP-03 | OZ 25 | 3 – 2,5 | 35,05 | 52 |
| 462EP-04 | OZ 25 | 4 – 3,5 | 35,05 | 52 |
| 462EP-05 | OZ 25 | 5 – 4,5 | 35,05 | 52 |
| 462EP-06 | OZ 25 | 6 – 5,5 | 35,05 | 52 |
| 462EP-07 | OZ 25 | 7 – 6,5 | 35,05 | 52 |
| 462EP-08 | OZ 25 | 8 – 7,5 | 35,05 | 52 |
| 462EP-09 | OZ 25 | 9 – 8,5 | 35,05 | 52 |
| 462EP-10 | OZ 25 | 10 – 9,5 | 35,05 | 52 |
| 462EP-11 | OZ 25 | 11 – 10,5 | 35,05 | 52 |
| 462EP-12 | OZ 25 | 12 – 11,5 | 35,05 | 52 |
| 462EP-13 | OZ 25 | 13 – 12,5 | 35,05 | 52 |
| 462EP-14 | OZ 25 | 14 – 13,5 | 35,05 | 52 |
| 462EP-15 | OZ 25 | 15 – 14,5 | 35,05 | 52 |
| 462EP-16 | OZ 25 | 16 – 15,5 | 35,05 | 52 |
| 462EP-17 | OZ 25 | 17 – 16,5 | 35,05 | 52 |
| 462EP-18 | OZ 25 | 18 – 17,5 | 35,05 | 52 |
| 462EP-19 | OZ 25 | 19 – 18,5 | 35,05 | 52 |
| 462EP-20 | OZ 25 | 20 – 19,5 | 35,05 | 52 |
| 462EP-21 | OZ 25 | 21 – 20,5 | 35,05 | 52 |
| 462EP-22 | OZ 25 | 22 – 21,5 | 35,05 | 52 |
| 462EP-23 | OZ 25 | 23 – 22,5 | 35,05 | 52 |
| 462EP-24 | OZ 25 | 24 – 23,5 | 35,05 | 52 |
| 462EP-25 | OZ 25 | 25 – 24,5 | 35,05 | 52 |
