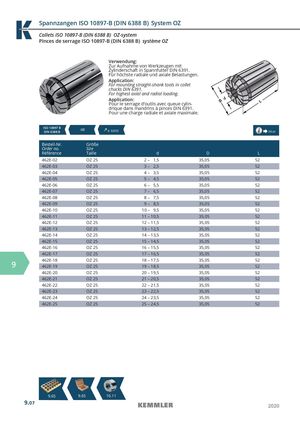

Pinces de serrage ISO 10897-B (DIN 6388 B) système OZ
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6391. Für höchste radiale und axiale Belastungen.
Application: For mounting straight-shank tools in collet chucks DIN 6391. For highest axial and radial loading.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6391. Pour une charge radiale et axiale maximale. ISO 10897 B
OZ ≤ 0,015
DIN 6388 B 14.04 Bestell-Nr. Größe Order no. Size
| Référence | Taille | d | D L | ||
| 462E-02 | OZ 25 | 2 – | 1,5 | 35,05 | 52 |
| 462E-03 | OZ 25 | 3 – | 2,5 | 35,05 | 52 |
| 462E-04 | OZ 25 | 4 – | 3,5 | 35,05 | 52 |
| 462E-05 | OZ 25 | 5 – | 4,5 | 35,05 | 52 |
| 462E-06 | OZ 25 | 6 – | 5,5 | 35,05 | 52 |
| 462E-07 | OZ 25 | 7 – | 6,5 | 35,05 | 52 |
| 462E-08 | OZ 25 | 8 – | 7,5 | 35,05 | 52 |
| 462E-09 | OZ 25 | 9 – | 8,5 | 35,05 | 52 |
| 462E-10 | OZ 25 | 10 – | 9,5 | 35,05 | 52 |
| 462E-11 | OZ 25 | 11 – 10,5 | 35,05 | 52 | |
| 462E-12 | OZ 25 | 12 – 11,5 | 35,05 | 52 | |
| 462E-13 | OZ 25 | 13 – 12,5 | 35,05 | 52 | |
| 462E-14 | OZ 25 | 14 – 13,5 | 35,05 | 52 | |
| 462E-15 | OZ 25 | 15 – 14,5 | 35,05 | 52 | |
| 462E-16 | OZ 25 | 16 – 15,5 | 35,05 | 52 | |
| 462E-17 | OZ 25 | 17 – 16,5 | 35,05 | 52 | |
| 9 462E-18 | OZ 25 | 18 – 17,5 | 35,05 | 52 | |
| 462E-19 | OZ 25 | 19 – 18,5 | 35,05 | 52 | |
| 462E-20 | OZ 25 | 20 – 19,5 | 35,05 | 52 | |
| 462E-21 | OZ 25 | 21 – 20,5 | 35,05 | 52 | |
| 462E-22 | OZ 25 | 22 – 21,5 | 35,05 | 52 | |
| 462E-23 | OZ 25 | 23 – 22,5 | 35,05 | 52 | |
| 462E-24 | OZ 25 | 24 – 23,5 | 35,05 | 52 | |
| 462E-25 | OZ 25 | 25 – 24,5 | 35,05 | 52 |
