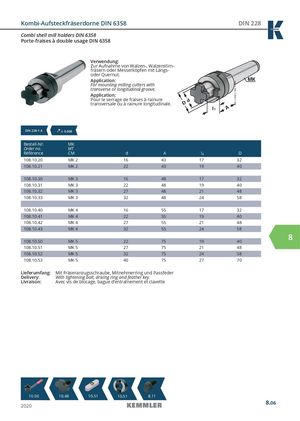

Porte-fraises à double usage DIN 6358
Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.
Application: For mounting milling cutters with transverse or longitudinal groove.
Application: Pour le serrage de fraises à rainure trans versale ou à rainure longitu dinale.
DIN 228-1 A ≤ 0,008 Bestell-Nr. MK Order no. MT
Référence CM d A l D
1
| 108.10.20 | MK 2 | 16 | 43 | 17 | 32 |
| 108.10.21 | MK 2 | 22 | 43 | 19 | 40 |
| 108.10.30 | MK 3 | 16 | 48 | 17 | 32 |
| 108.10.31 | MK 3 | 22 | 48 | 19 | 40 |
| 108.10.32 | MK 3 | 27 | 48 | 21 | 48 |
| 108.10.33 | MK 3 | 32 | 48 | 24 | 58 |
| 108.10.40 | MK 4 | 16 | 55 | 17 | 32 |
| 108.10.41 | MK 4 | 22 | 55 | 19 | 40 |
| 108.10.42 | MK 4 | 27 | 55 | 21 | 48 |
| 108.10.43 | MK 4 | 32 | 55 | 24 | 58 |
8
| 108.10.50 | MK 5 | 22 | 75 | 19 | 40 |
| 108.10.51 | MK 5 | 27 | 75 | 21 | 48 |
| 108.10.52 | MK 5 | 32 | 75 | 24 | 58 |
| 108.10.53 | MK 5 | 40 | 75 | 27 | 70 |
Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder
Delivery: With tightening bolt, driving ring and feather key
Livraison: Avec vis de blocage, bague d’entraînement et clavette
