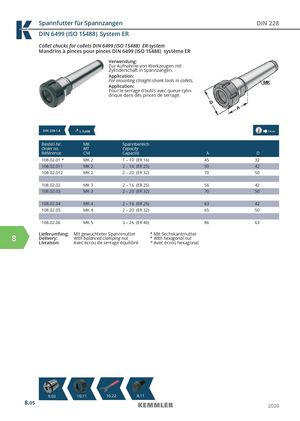

Общий каталог Kemmler 2020 - страница 316
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Collet chucks for collets DIN 6499 (ISO 15488) ER-system
Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application: For mounting straight-shank tools in collets.
Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.
DIN 228-1 A ≤ 0,008 14.
04
| Bestell-Nr. | MK | Spannbereich | |||
| Order no. | MT | Capacity | |||
| Référence | CM | Capacité | A | D | |
| 108.02.01 * | MK 2 | 1 – 10 | (ER 16) | 45 | 32 |
| 108.02.011 | MK 2 | 2 – 16 | (ER 25) | 50 | 42 |
| 108.02.012 | MK 2 | 2 – 20 | (ER 32) | 70 | 50 |
| 108.02.02 | MK 3 | 2 – 16 | (ER 25) | 56 | 42 |
| 108.02.03 | MK 3 | 2 – 20 | (ER 32) | 70 | 50 |
| 108.02.04 | MK 4 | 2 – 16 | (ER 25) | 63 | 42 |
| 108.02.05 | MK 4 | 2 – 20 | (ER 32) | 65 | 50 |
| 108.02.06 | MK 5 | 3 – 26 | (ER 40) | 86 | 63 |
| 8 | Lieferumfang: | Mit gewuchteter Spannmutter | * Mit Sechskantmutter |
| Delivery: | With balanced clamping nut | * With hexagonal nut | |
| Livraison: | Avec écrou de serrage équilibré | * Avec écrou hexagonal |
