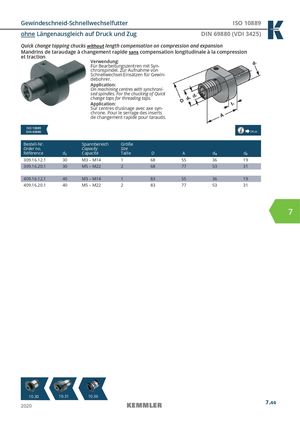

Gewindeschneid-Schnellwechselfutter ISO 10889 ohne Längenausgleich auf Druck und Zug DIN 69880 (VDI 3425) Quick change tapping chucks without length compensation on compression and expansion Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression et traction Verwendung: Für Bearbeitungszentren mit Syn- chronspindel. Zur Aufnahme von Schnellwechsel-Einsätzen für Gewin- debohrer. Application: On machining centres with synchroni- sed spindles. For the chucking of Quick change taps for threading taps. Application: Sur centres d‘usinage avec axe syn- chrone. Pour le serrage des inserts de changement rapide pour tarauds. ISO 10889DIN 69880 14.04 Bestell-Nr. Spannbereich Größe Order no. Capacity Size Référence d1 Capacité Taille D A d4 d2 309.16.12.1 30 M3 – M14 1 68 55 36 19 309.16.20.1 30 M5 – M22 2 68 77 53 31 409.16.12.1 40 M3 – M14 1 83 55 36 19 409.16.20.1 40 M5 – M22 2 83 77 53 31 7 10.30 10.31 10.36 2020 7.44
