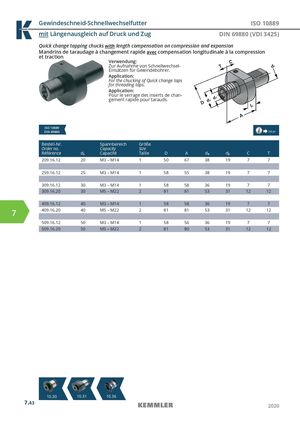

Gewindeschneid-Schnellwechselfutter ISO 10889 mit Längenausgleich auf Druck und Zug DIN 69880 (VDI 3425) Quick change tapping chucks with length compensation on compression and expansion Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression et traction Verwendung: Zur Aufnahme von Schnellwechsel- Einsätzen für Gewindebohrer. Application: For the chucking of Quick change taps for threading taps. Application: Pour le serrage des inserts de chan- gement rapide pour tarauds. ISO 10889DIN 69880 14.04 Bestell-Nr. Spannbereich Größe Order no. Capacity Size Référence d1 Capacité Taille D A d4 d2 C T 209.16.12 20 M3 – M14 1 50 67 38 19 7 7 259.16.12 25 M3 – M14 1 58 55 38 19 7 7 309.16.12 30 M3 – M14 1 58 58 36 19 7 7 309.16.20 30 M5 – M22 2 81 81 53 31 12 12 409.16.12 40 M3 – M14 1 58 58 36 19 7 7 7 409.16.20 40 M5 – M22 2 81 81 53 31 12 12 509.16.12 50 M3 – M14 1 58 56 36 19 7 7 509.16.20 50 M5 – M22 2 81 80 53 31 12 12 10.30 10.31 10.36 7.43 2020
