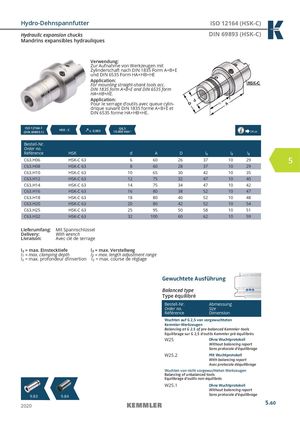

Общий каталог Kemmler 2020 - страница 203

Hydro-Dehnspannfutter ISO 12164 (HSK-C) Hydraulic expansion chucks DIN 69893 (HSK-C) Mandrins expansibles hydrauliques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE. Application: Pour le serrage d’outils avec queue cylin- drique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE. ISO 12164-1(DIN 69893-1)HSK - C  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK d A D l1 l2 l3 C63.H06 HSK-C 63 6 60 26 37 10 29 5 C63.H08 HSK-C 63 8 60 28 37 10 29 C63.H10 HSK-C 63 10 65 30 42 10 35 C63.H12 HSK-C 63 12 75 32 47 10 40 C63.H14 HSK-C 63 14 75 34 47 10 42 C63.H16 HSK-C 63 16 80 38 52 10 47 C63.H18 HSK-C 63 18 80 40 52 10 48 C63.H20 HSK-C 63 20 80 42 52 10 54 C63.H25 HSK-C 63 25 95 50 58 10 51 C63.H32 HSK-C 63 32 100 60 62 10 59 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole déquilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 9.83 9.84 Sans protocole d‘équilibrage 2020 5.60
