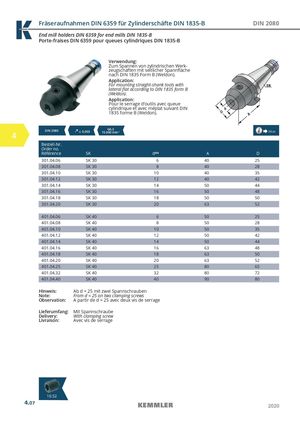

Общий каталог Kemmler 2020

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).

Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon).

Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).

DIN 2080  G6,3 

4 ≤ 0,003 15.000 min-1 14.04

Bestell-Nr. Order no. Référence	SK	dH4	A	D
301.04.06	SK 30	6	40	25
301.04.08	SK 30	8	40	28
301.04.10	SK 30	10	40	35
301.04.12	SK 30	12	40	42
301.04.14	SK 30	14	50	44
301.04.16	SK 30	16	50	48
301.04.18	SK 30	18	50	50
301.04.20	SK 30	20	63	52
401.04.06	SK 40	6	50	25
401.04.08	SK 40	8	50	28
401.04.10	SK 40	10	50	35
401.04.12	SK 40	12	50	42
401.04.14	SK 40	14	50	44
401.04.16	SK 40	16	63	48
401.04.18	SK 40	18	63	50
401.04.20	SK 40	20	63	52
401.04.25	SK 40	25	80	65
401.04.32	SK 40	32	80	72
401.04.40	SK 40	40	90	80

Hinweis:	Ab d = 25 mit zwei Spannschrauben
Note:	From d = 25 on two clamping screws
Observation:	A partir de d = 25 avec deux vis de serrage
Lieferumfang: Mit Spannschraube
Delivery:	With clamping screw
Livraison:	Avec vis de serrage

Общий каталог Kemmler 2020 - страница 132
